Батарейные циклоны БЦ 259

Батарейные циклоны БЦ 259 улавливают сухую золу при сжигании твердых золосодержащих топлив, уносимую дымовыми газами из топок паровых стационарных котлов паропроизводительностью 2,5 - 15 т/ч и водогрейных котлов теплопроизводительностью 1 -  10 Гкал/ч. Циклоны БЦ-259 устанавливают в газовом тракте за котлом перед дымососом.

Батарейные циклоны БЦ 259 это пылеулавливающие аппараты, составленные из параллельно установленных стальных циклонных элементов, объединенных в одном корпусе и имеющих общие подвод и отвод газов, а также сборный бункер. Батарейные циклоны БЦ 259 имеют КПД до 90 % при гидравлическом сопротивлении 1200 Па.

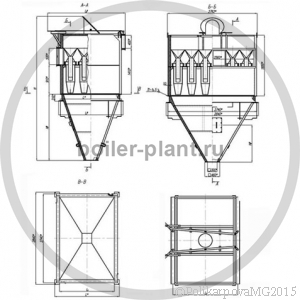

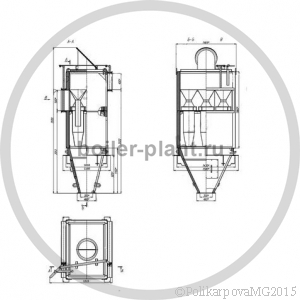

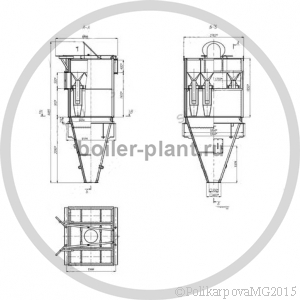

Батарейные циклоны БЦ-259 состоят из набора стальных циклонных элементов диаметром 259 мм, выхлопных труб с закручивающими лопатками, решетки и опоры кожуха и верхней панели с теплоизоляцией, присоединительного патрубка и бункера. Запыленный газ подводят в секции золоуловителя одним общим потоком равномерно по всему входному сечению. Из общего потока запыленный газ поступает в циклонные элементы и получает вращение от лопаток закручивающего аппарата. Твердые частицы золы, двигаясь по инерции прямо, прижимаются к корпусу циклонов БЦ-259 и вместе с газовым потоком спускаются по конической части циклона, откуда ее периодически или непрерывно удаляют.

Батарейные циклоны БЦ 259 включают в себя три параллельно работающие секции. При малых нагрузках две секции необходимо отключать при помощи шибера. Это действие выполняется для сохранения оптимальной скорости движения газов в циклонных элементах при переменных нагрузках. Также секционирование уменьшает возможность ухудшения степени очистки газов за счет их перетока из одних элементов в другие через пылевой бункер, связанного с неодинаковым гидравлическим сопротивлением отдельных элементов (неодинаковостью из изготовления и неравномерным распределением газа по отдельным элементам), неодинаковой пылевой нагрузкой на элементы.

Для нормальной эксплуатации циклонов БЦ-259 необходимо поддерживать сопротивление при минимальной нагрузке котла не менее 40 кг/м2 за счет отключения одной секции, при этом не должен допускаться подсосов наружного воздуха, и переполнение бункера золой, а также полностью выгружать уловленную золу из бункера при остановке котла.

Технические характеристики батарейных циклонов БЦ 259

Марка циклона БЦ-259 Количество элементов БЦ-259 Расход газа, тыс. м³/ч Габаритные размеры циклона Масса, кг Рекомендуемая паропроиз-водительность котлов, т/ч
Длина Ширина Высота
Циклон БЦ-259-(3x2) 6 4 1580 1430 3500 1820 0,93 (0,8)
Циклон БЦ-259-(3x3) 9 6 1980 1502 3450 2500 2,0 (1,2)
Циклон БЦ-259-(4x3) 12 8 2624 2208 4480 3200 2,5 (1,75)
Циклон БЦ-259-(4x4) 16 9 2624 2208 4480 3600 3,84 (2,3)
Циклон БЦ-259-(4x5) 20 13 2624 2208 4480 4000 4,0 (2,8)
Циклон БЦ-259-(6x4) 24 16 2320 2770 4440 4970 6,5 (4,5)
Циклон БЦ-259-(6x5) 30 20 2740 2770 4440 5770 6,5 (4,5)
Циклон БЦ-259-(6x6) 36 24 3160 2770 4440 6580 10,0 (7,0)
Циклон БЦ-259-(6x7) 42 28 3580 2770 5160 7720 10,0 (7,0)
Циклон БЦ-259-(6x8) 48 32 4000 2770 5160 8610 15,0 (10,0)

Запасные части батарейных циклонов БЦ 259. Элемент циклонный

Наименование запасных частей циклонов БЦ 259 Номер чертежа
Элемент циклонный БЦ-259 Т 323.01.01.000
Элемент циклонный БЦ-259 Т 323.01.01-01
Элемент циклонный БЦ-259 Т 323.01.01-02
Элемент циклонный БЦ-259 Т 323.01.01-03

Котельный завод "Росэнергопром" производит и реализует батарейные циклоны БЦ различных моделей. Купить батарейные циклоны БЦ 259 можно сделав заявку на сайте котельного завода. Транспортирование циклонов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстан.
