Котел 4 МВт газовый

Котел 4 МВт газовый (4000 КВт) применяется в открытых и закрытых системах теплоснабжения с принудительной циркуляцией воды. Устанавливается в стационарных производственных и отопительных котельных, а также в блочных модульных котельных МКУ и БМК. Отапливаемая площадь котлов 40000 м2, отапливаемый объем 120000 м3.

Котел 4 МВт газовый работает под наддувом, обеспечиваемой газовой горелкой. Вид сжигаемого топлива: газ, возможно изготовление данной модели котла для сжигания дизельного топлива и мазута.

Водогрейный газовый котел 4000 КВт поставляется в комплекте с КИП, запорной арматурой, предохранительными устройствами. По желанию заказчика котел может быть укомплектован горелкой, щитом управления, дымовой трубой и системой газоходов.

Основные характеристики газового котла 4 МВт

  • высокий КПД - до 93%;
  • работает в диапазоне нагрузок 30-115%;
  • минимальный расход топлива - 580 кг/ч условного топлива;
  • компактные размеры - котел размещается в очень малой котельной ячейке;
  • котел прост в монтаже и удобен в эксплуатации;
  • маневренный -быстро выходит на мощность (2-4 часа), благодаря оптимальной гидравлической схеме;
  • не требователен к качеству подпиточной воды т.к. имеет скоростную, многоходовую гидравлическую схему;
  • цена на газовый котел 4000 КВт низкая по сравнению с импортными и многими отечественными аналогами.

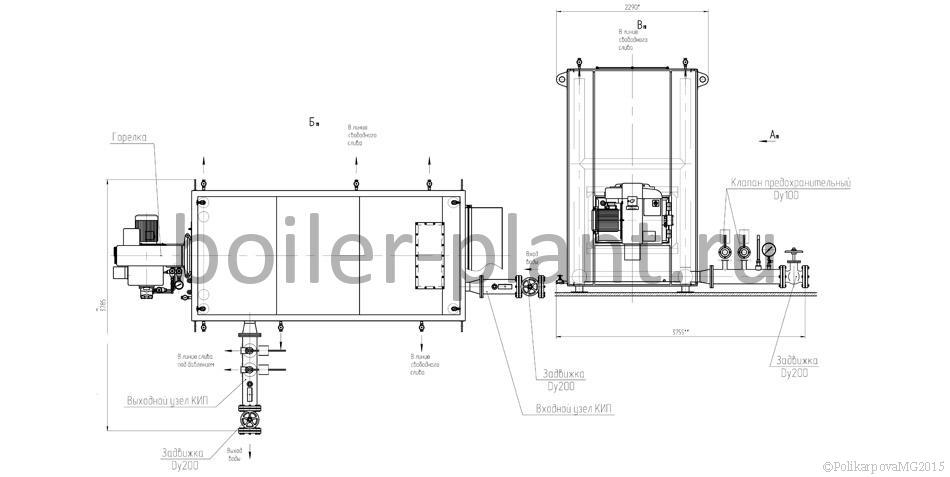

Конструкция котла газового 4 МВт

Котел 4 МВт газовый выполняется водотрубным. В передней части котла располагается топка, в задней, либо верхней части котла двухходовой конвективный пакет. Снаружи котел имеет каркас с установленной на нем теплоизоляцией и обшитый стальными листами. Сзади котел имеет взрывной клапан.

Фронтовая плита выполняется под различные виды горелок отечественного и импортного производства на ваш выбор. Большой объем топочной камеры и ее оптимальная конструкция делают возможной работу котла с широчайшим видом горелок импортного и отечественного производства на ваш выбор, в том числе марок UNIGAS, ECOFLAM, WEISTHAUPT, Oilon, ГБЛ, ГМГ, АПНД.

Топочное пространство выполнено газоплотным. Газоплотность топки обеспечивается вваркой стальной полосы между охлаждаемых труб котла. Конвективные пакеты выполняются в виде плотных регистров и вставляются в котле друг напротив друга в шахматном порядке. Устроенная таким образом поверхность нагрева имеет обширную полезную площадь, участвующую в передаче тепла, и максимальный коэффициент теплопередачи, горячие дымовые газы на выходе из котла охлаждаются до температуры 160-180 °С, в зависимости от вида топлива. Кроме того, организация данным образом трубной системы котла обеспечивает его компактность, что также является его неоспоримым преимуществом.

За счет небольшого водяного объема и гладкотрубной трубной системы, котел безопасен в эксплуатации, взрывоопасность котла в любых аварийных ситуациях отсутствует. Котел 4 МВт газовый имеет минимальные требования к качеству подпиточной воды. Скорости движения теплоносителя по трубам достигают 1-1,5 м/с, что турбулизирует поток и предотвращает отложение солей и накипи на стенках трубной системы котла. Коллектора котла имеют многочисленные перегородки, распределяющие поток теплоносителя таким образом, что в котле исключена возможность образования застойных зон и возникновения теплового напряжения в трубной системе котла и ее локальный перегрев. Высокие скорости и многоходовая схема движения воды обеспечивают высокую маневренность котла.

Конструктивно модели котлов на газе, дизеле и мазуте имеют различия в площади конвективной поверхности нагрева. Это сделано в связи с различиям в характеристиках сжигания топлива. В котлах на газе площадь поверхности нагрева больше и температура уходящих газов ниже, в мазутных котлах температура на выходе из котла выше, для исключения сернистой коррозии поверхностей нагрева. При установке соответствующих горелок котлы могут работать на двух видах топлива.

Изоляция котла 4 МВт газового обеспечивает температуру наружной стенки не более 30 °С, выполняется из плит ПТЭ, устанавливаемых на трубную систему, обшитых сверху стальным листом.

Технические характеристики газового котла 4 МВт

Наименование показателя Котел КВа 4,0
Мощность водогрейного котла, МВт (Гкал/ч) 4,0 (3,44)
Топливо Газ Мазут Дизель
Низшая теплота сгорания, ккал/ч 8120 9260 10200
КПД котла, не менее, % 92 88 92
Расход топлива, нм3/ч (кг/ч) 463 211 279
Температура уходящих газов, не более, °С 200 220 368
Диапозон рабочего регулирования, % 40-100
Расход воды, м3 104
Рабочее давление воды, МПа (кгс/см)2 0,3-0,6 (3-6)
Гидравлическое сопротивление котла, не более, МПа (кгс/см)2 0,15 (1,5)
Температура воды, °С 70-95 (90-115)
Глубина топочной камеры, мм 4200
Эквивалентный диаметр, мм 1650
Длина, мм 5500
Ширина, мм 2300
Высота, мм 3300

Монтаж котла

Котел 4 МВт газовый поставляется максимальной монтажной готовности. Котельный блок устанавливается на ровную поверхность, подключается теплоноситель, горелка, настраивается автоматика, КИП и запорная арматура, сверху подводится газоход.

Обозначение котла. Водогрейные котлы мощностью 4 МВт имеют различное обозначение у различных производителей - котел 4000 КВт газовый, котел 4000 газовый, котел на газе 4000 кВт, котел газовый 4000 КВт, котел 4 МВт газовый, котел 4000 кВт, дизельный, котел 4000 КВт мазутный.

Котельный завод "РЭП" производит и реализует газовые котлы различных моделей. Купить газовый котел 4 МВт можно сделав заявку на сайте котельного завода или позвонить по телефону 8-800-700-17-43.  Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана.
