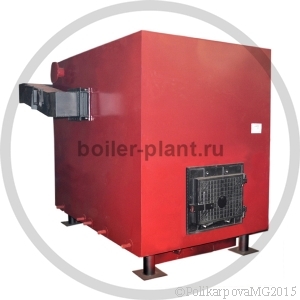

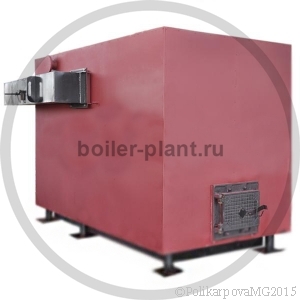

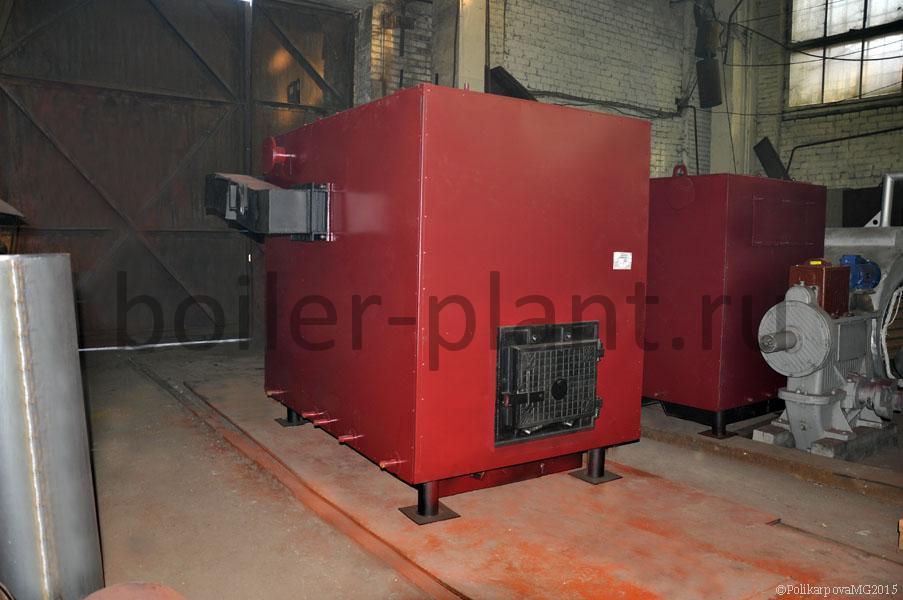

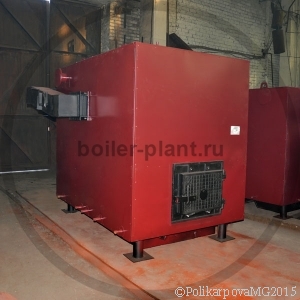

Котел КВр 0,47 МВт HeatExpert, работающий без дымососа

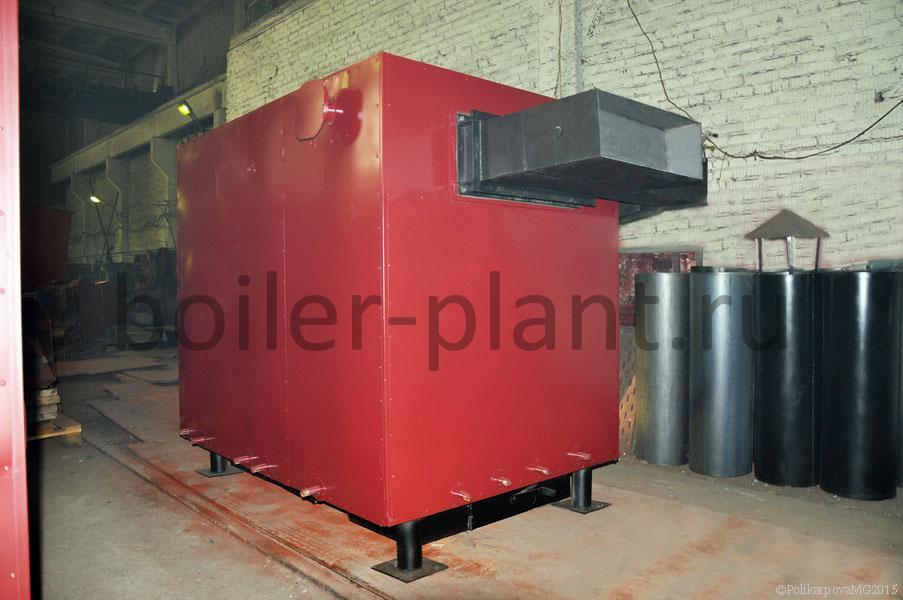

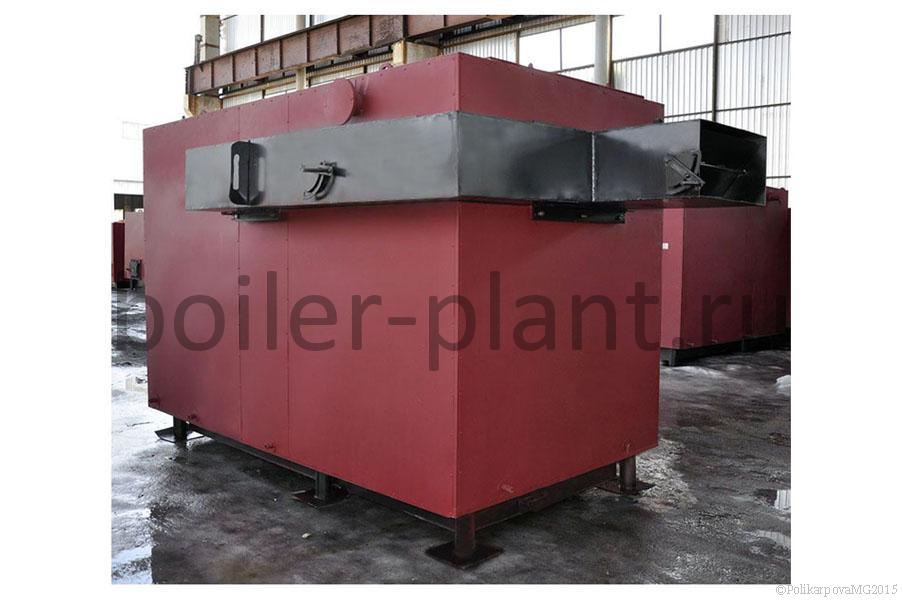

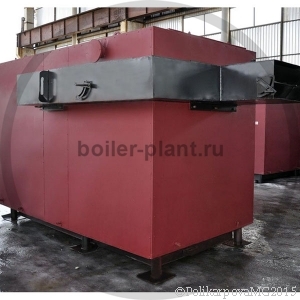

Котел HeatExpert . Газоход
Котел 1,1 HeatExpert установка таблички
Котел 0,4, работающий без дымососа. Система регулирования тяги и дутья

Котлы без дымососа

Котлы без дымососа применяются в открытых и закрытых системах теплоснабжения с принудительной циркуляцией воды. Устанавливаются в стационарных производственных и отопительных котельных, а также в блочных модульных котельных МКУ и БМК. Отапливаемая площадь котлов от 1500 до 11000 м2, отапливаемый объем от 4500 до 33000 м3.

Котлы без дымососа работают на естественной тяге. Воздух для сжигания топлива подается в топочную камеру при помощи вентилятора. Вид сжигаемого топлива каменный и бурый уголь, дрова.

Котлы без дымососа на твердом топливе поставляются в комплекте с вентилятором поддува, КИП, запорной арматурой, предохранительными устройствами и регулятором тяги и дутья. По желанию заказчика котлы могут быть укомплектованы, насосами, теплообменниками, щитом управления, дымовой трубой и системой газоходов.

Основные характеристики котлов без дымососа

  • имеют высокий КПД - до 80%;
  • котлы работают без дымососа;
  • компактный размер;
  • минимальный расход топлива (максимальный) - 27 (240) кг/ч условного топлива;
  • котлы просты в монтаже и удобны при эксплуатации;
  • маневренны - быстро выходят на мощность (2-4 часа), благодаря оптимальной гидравлической схеме;
  • работают в диапазоне нагрузок 30-115%;
  • не требовательны к качеству подпиточной воды т.к. имеют скоростную, многоходовую гидравлическую схему;
  • цены на котлы без дымососа ниже по сравнению с импортными и многими отечественными аналогами.

Конструкция котлов без дымососа

Твердотопливные водогрейные котлы без дымососа изготавливаются из стальных труб и листового проката, готовым цельным блоком: котельный блок и чугунная топка. В передней части котлов располагается топочная часть с колосниковой топкой, в задней части котлов два пакета конвективного блока, выход газов организован в задней верхней части котлов. Котельный блок имеет каркас на котором закрепляются теплоизоляционные материалы, и сверху обшитый листовой сталью. Сверху конвективной части в обшивке котлов имеется люк для очистки конвективных пакетов от золовых отложений. Внизу топки выполняется зольный короб с дверкой для очистки короба, поддувала. Подвод и отвод воды в котлы выполняется сверху и сзади котельного блока, множественные перегородки в трубной системе котлов обеспечивают высокоскоростную гидравлическую схему котлов.

Твердотопливные котлы без дымососа монтируеюся в короткие сроки. Монтаж котлов без дымососа заключается в следующем: котел устанавливается на ровную бетонную поверхность и закрепляется анкерными болтами. Подсоединяется регулятор тяги и дутья. Подводится трубопровод сетевой воды и монтируется газоход, подключается дутьевой вентилятор.

Для обеспечения контроля за безопасной работой котлов на подающем и отводящем трубопроводе устанавливается манометр и термометр. Для сброса давления, в случае его повышения на выходе из котлов устанавливаются предохранительные клапаны. Принудительная циркуляция обеспечивается сетевым насосом, параметры которого подбираются в зависимости от обслуживаемой сети.

Технические характеристики котла 150 КВт без дымососа

Наименование Котел 150 КВт без дымососа Котел 200 КВт без дымососа Котел 300 КВт без дымососа Котел 400 КВт без дымососа Котел 500 КВт без дымососа
Мощность, МВт (Гкал/ч) 0,17 (0,15) 0,23 (0,2) 0,35 (0,3) 0,47 (0,4) 0,58 (0,5)
Площадь отапливаемого помещения при высоте потолка 3 м, м² 1500 2000 3000 4000 5000
КПД котла, не менее, % 80 80 80 82 81
Расход топлива, кг/ч 75 47 72 93 118
Расход условного топлива, кг/ч 27 35 54 69 88
Температура уходящих газов не более, °С 200 200 200 200 200
Номинальный расход рабочей среды, м3 6 8 12 20 20
Температура воды, °С 70-95
Давление рабочей среды, МПа (кгс/см2) 3-6 3-6 3-6 3-6 3-6
Гидравлическое сопротивление котла при перепаде температур 25°C не более, МПа (кгс/см2) 0,5 (0,05) 0,5 (0,05) 0,6 (0,06) 0,65 (0,065) 0,65 (0,065)
Аэродинамическое сопротивление не более, Па (мм.вод.ст.) 80 30 25 46 79
Длина, мм 950 970 1950 2000 2050
Ширина, мм 1280 1400 1300 1450 1450
Высота, мм 2200 2410 1900 1850 1850



Наименование Котел 700 КВт без дымососа Котел 800 КВт без дымососа Котел 1 МВт без дымососа Котел 1,1 МВт без дымососа
Мощность, МВт (Гкал/ч) 0,7 (0,6) 0,93 (0,8) 1,28 (1,1) 1,44 (1,25)
Площадь отапливаемого помещения при высоте потолка 3 м, м² 6000 8000 10000 11000
КПД котла, не менее, % 82 (80) 83 (80) 83 (80) 83 (81)
Расход топлива, кг/ч 187 (141) 253 (190) 288 (253) 323 (295)
Расход условного топлива, кг/ч 104 140 188 214
Температура уходящих газов не более, °С 200 200 200 230
Номинальный расход рабочей среды, м3 24 32 44 50
Температура воды, °С 70-95
Давление рабочей среды, МПа (кгс/см2) 2,5-6 2,5-6 2,5-6 2,5-6
Гидравлическое сопротивление котла при перепаде температур 25°C не более, МПа (кгс/см2) 0,6 (0,06) 0,7 (0,07) 0,7 (0,07) 1,5 (0,15)
Аэродинамическое сопротивление не более, Па (мм.вод.ст.) 18 18 98 69
Длина, мм 2600 2280 3020 3780
Ширина, мм 1770 1770 1940 2040
Высота, мм 1980 2080 2220 2220

Работа котлов без дымососа

Котлы без дымососа просты в работе и обслуживании. Топливо через топочную дверцу загружается на колосниковую решетку, провал золы происходит через отверстия в колосниках в золовой короб. Очистка золового короба производится по мере необходимости. В верхних коллекторах устанавливаются воздушные вентили, для спуска попавшего в котлы при заполнении водой воздуха и предотвращения накипеобразования. В нижних коллекторах котлов для их очистки от шламовых отложений предусмотрены дренажные вентили. При использовании ряда топлив требуется периодическая очистка конвективных поверхностей нагрева от золошлаковых отложений, для этого сбоку котлов есть дверка для их очистки.

Естественная тяга в котлах, системе газоходов и дымовой трубе развивается под действием плотности дымовых газов и атмосферного воздуха. Чем больше разность, тем больше развивается тяга. Плотность в свою очередь зависит от температуры, чем ниже температура наружного воздуха, тем лучше тяга.

Котлы без дымососа работающие на естественной тяге имеют высокое КПД. Сложность эксплуатации котлов, работающих на самотяге, заключается в моменте их пуска, так как тяга тем лучше устанавливается, чем больше разница температур наружного воздуха и горячих дымовых газов. Чем горячее газы, тем проще ее установить, но при высоких температурах уходящих газов, мы теряем КПД котла. В холодную погоду самотяга стабильна даже при высоком сопротивлении котлов и температуре уходящих газов менее 200 °С. При пуске же котлов в начале отопительного сезона, температура наружного воздуха еще плюсовая, разность температур недостаточная для развития самотяги. Для этого в котлах имеются конструктивное решение, позволяющие преодолеть эти трудности.

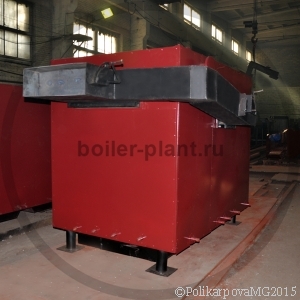

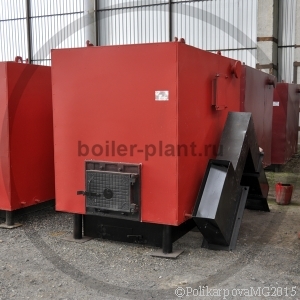

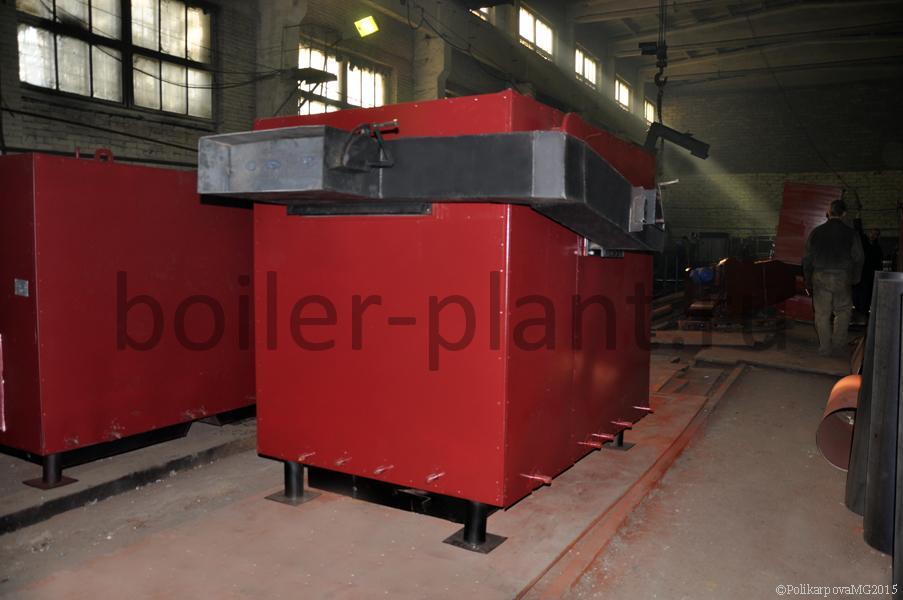

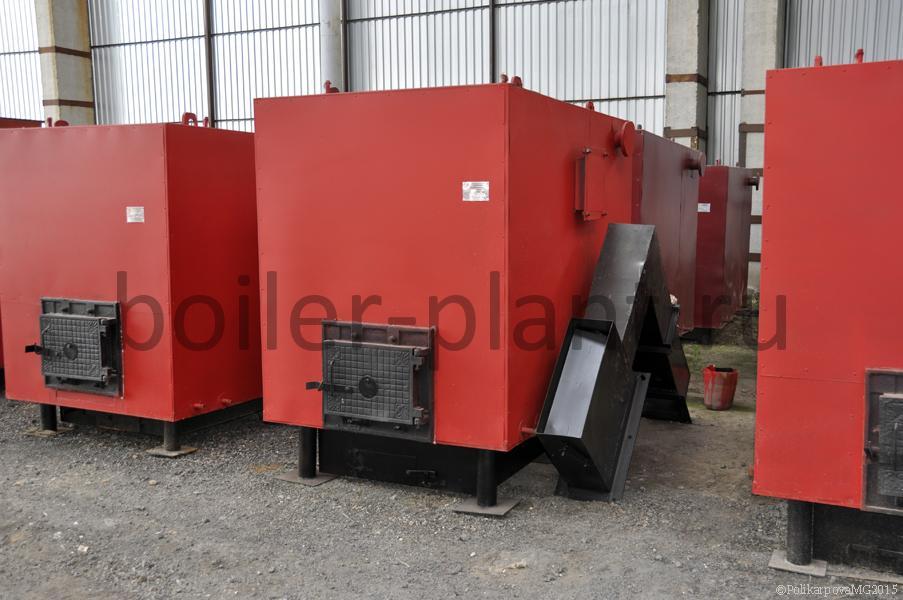

В момент пуска котлов без дымососа горячие газы пускаются, через обводной газоход, установленный сбоку котлов и соединяющий топку котлов и газоход котельной. Не имея на своем пути никакого сопротивления, горячие газы свободно выходят из топки котлов и двигаются по обводному газоходу с минимальным аэродинамическим сопротивлением, разогревают дымовую трубу и в ней появляется естественная тяга. Когда в топке котлов устанавливается стабильный режим горения слоя топлива, обводной газоход перекрывается, и газы вытягиваются (протягиваются) уже и через конвективные пакеты, температура горячих газов снижается до 200 °С. Водогрейный котлы без дымососа выходят на мощность, задействована развитая трубная система котлов и конвективные пакеты, КПД котлов максимально - до 80%. При эксплуатации котлов без дымососа нет затрат на электроэнергию, нет потерь с уходящими газами, эффективно сжигается топливо, конструкция котла оптимальна.

Данная конструкция твердотопливных котлов защищена патентом и охраняется законом об авторских правах. Любое воспроизведение данного решения в конструкции котлов, возможно только с разрешения авторов.

Котельный завод "Росэнергопром" производит и реализует твердотопливные котлы различных моделей. Купить твердотопливные котлы без дымососа можно сделав заявку на сайте котельного завода или позвонить по телефону 8-800-700-17-43. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана.
