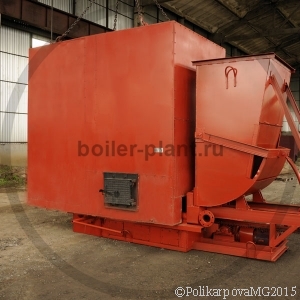

Котел КВм с ТШПМ
Котел 2,5 МВт с топкой ТШПМ 2,5
Котельный блок 2,5 МВт под ТШПМ 2,5
Котел КВ 2,5 под топку ТШПМ-2,5

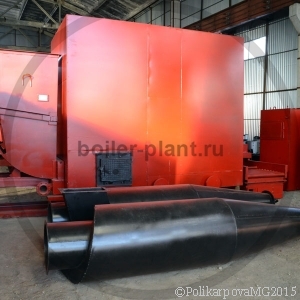

Золоуловители котлов

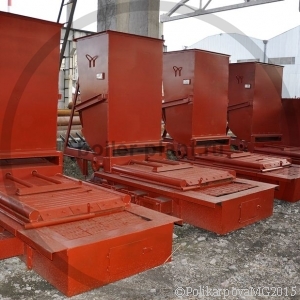

Топки ТШПМ

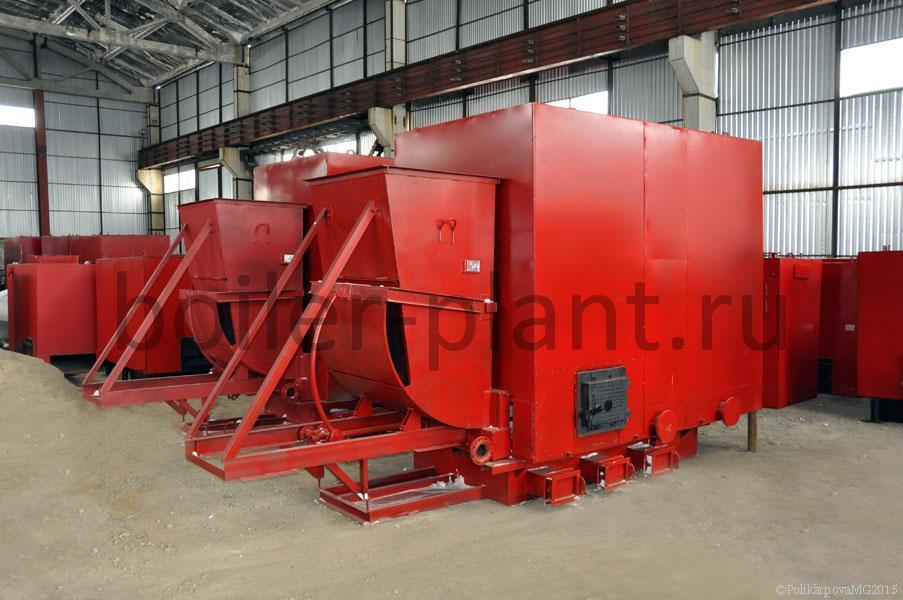

Водогрейные котлы 2,5 МВт в наличии на складе
Котел КВм-2,5 для модульной котельной установки

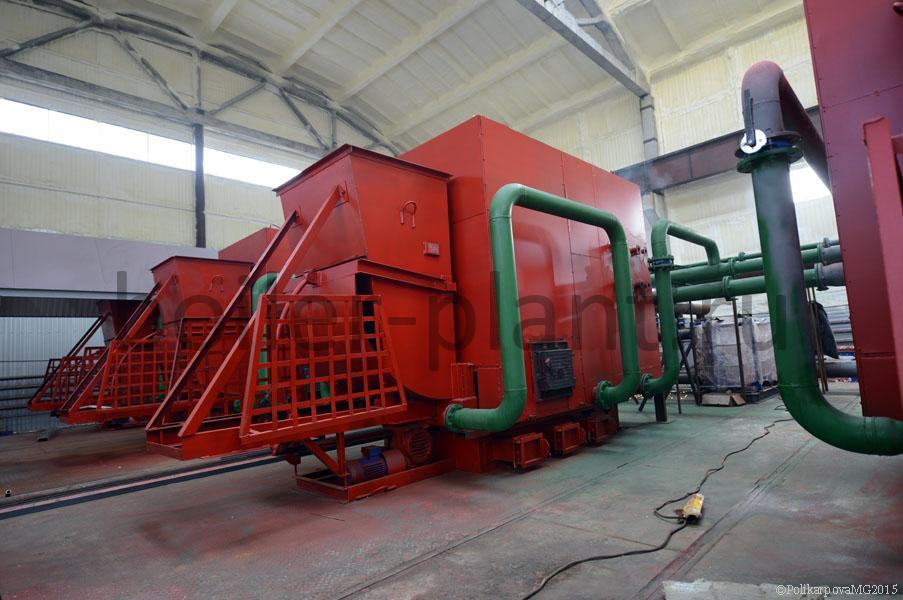

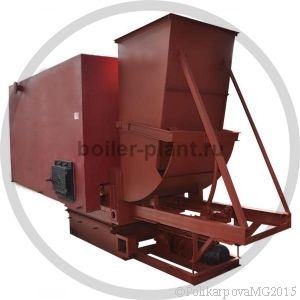

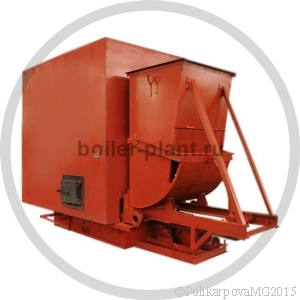

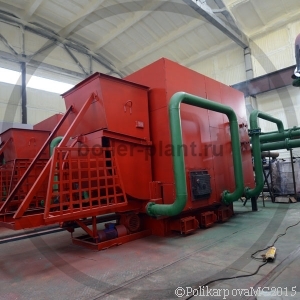

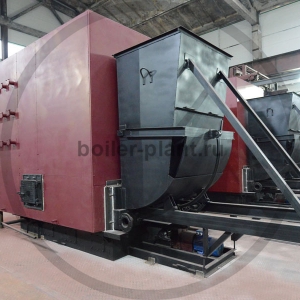

Котлы с ТШПМ

Водогрейные котлы работают с механической топкой ТШПМ применяются в открытых и закрытых системах теплоснабжения с принудительной циркуляцией воды. Предназначены для работы в стационарных производственных и отопительных котельных, а также в блочных модульных котельных МКУ и БМК. Отапливаемая площадь котлов 6000 - 40000 м2, отапливаемый объем 18000 - 120000 м3.

Котлы с ТШПМ работают с уравновешенной тягой, обеспечиваемой вентилятором топки и дымососом. Используемый вид топлива - каменный/бурый уголь.

Твердотопливные механические котлы поставляется в комплекте с топкой ТШПМ, КИП, запорной арматурой, предохранительными устройствами. По желанию заказчика котлы могут быть укомплектованы дымососом, золоуловителем, насосами, теплообменником, автоматикой, топливоподачей и шлакоудалением, дымовой трубой и системой газоходов.

Основные характеристики котов с ТШПМ

  • высокий КПД - до 83%;
  • механизированный процесс сжигания топлива;
  • минимальный расход топлива;
  • компактные размеры - котлы могут размещаться в очень малой котельной ячейке;
  • котлы просты в монтаже и удобны в эксплуатации;
  • маневренные - быстро выходит на мощность (2-4 часа), благодаря оптимальной гидравлической схеме;
  • работают в диапазоне нагрузок 30-1,11,15%, что важно в осенне-весенний период и в особо холодные зимние дни;
  • не требовательны к качеству подпиточной воды т.к. имеют скоростную, многоходовую гидравлическую схему;
  • цена на угольные котлы с ТШПМ низкая по сравнению с импортными и отечественными аналогами.

Конструкция котлов с ТШПМ

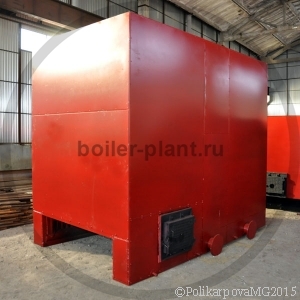

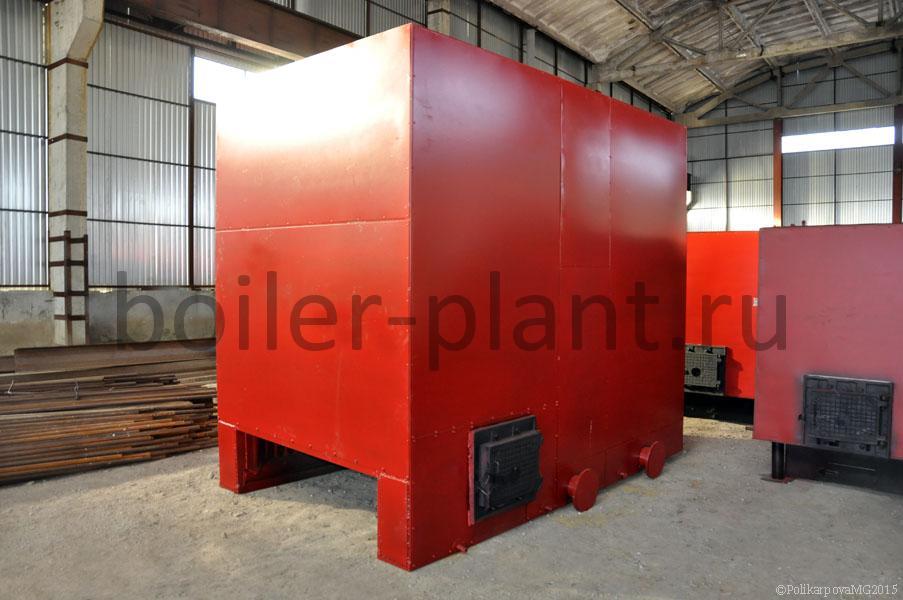

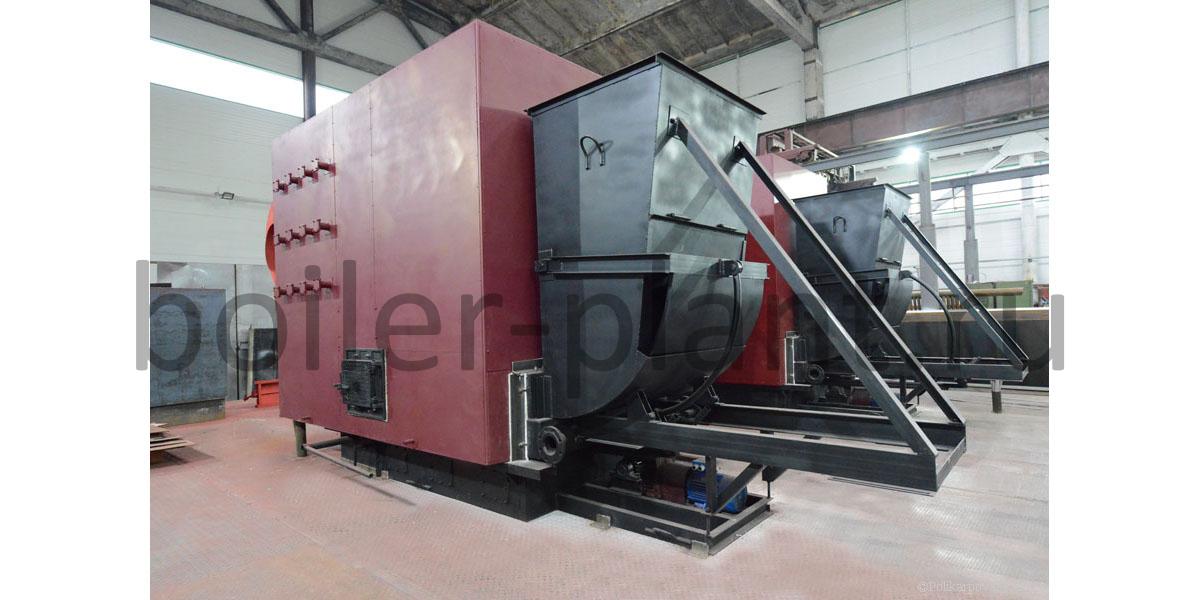

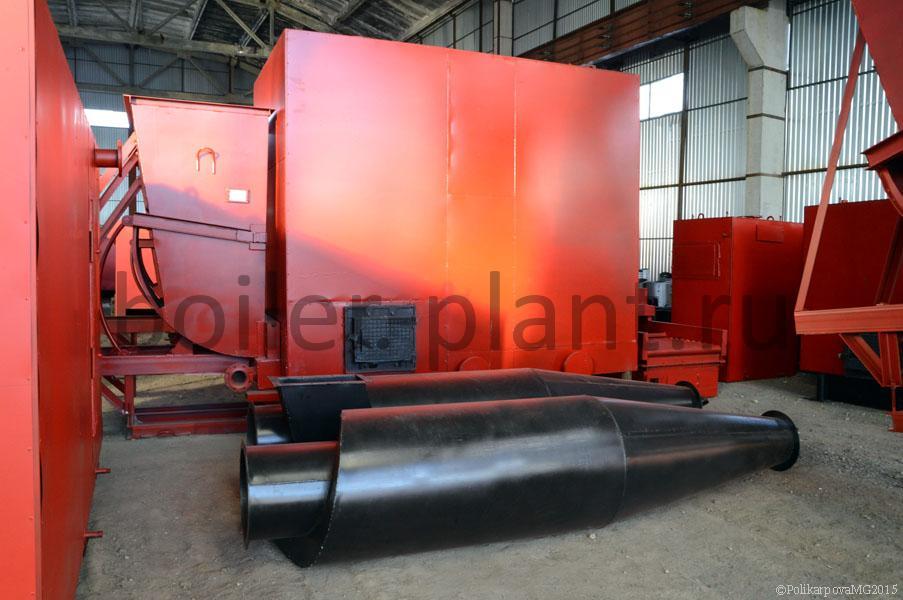

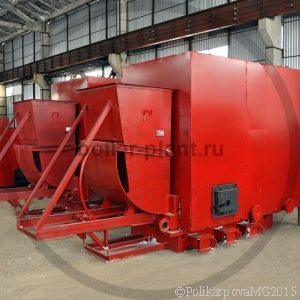

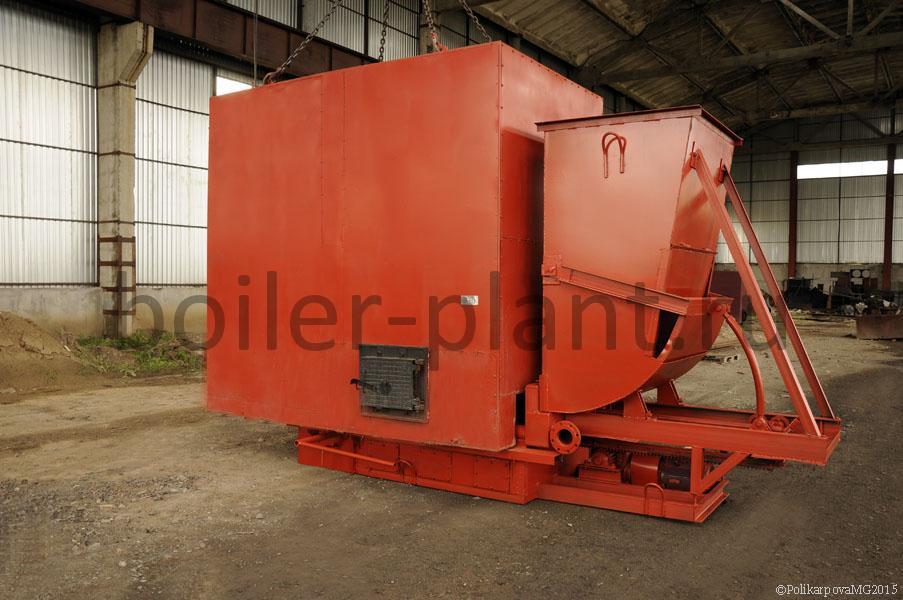

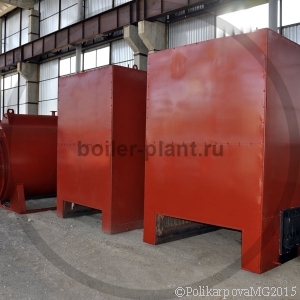

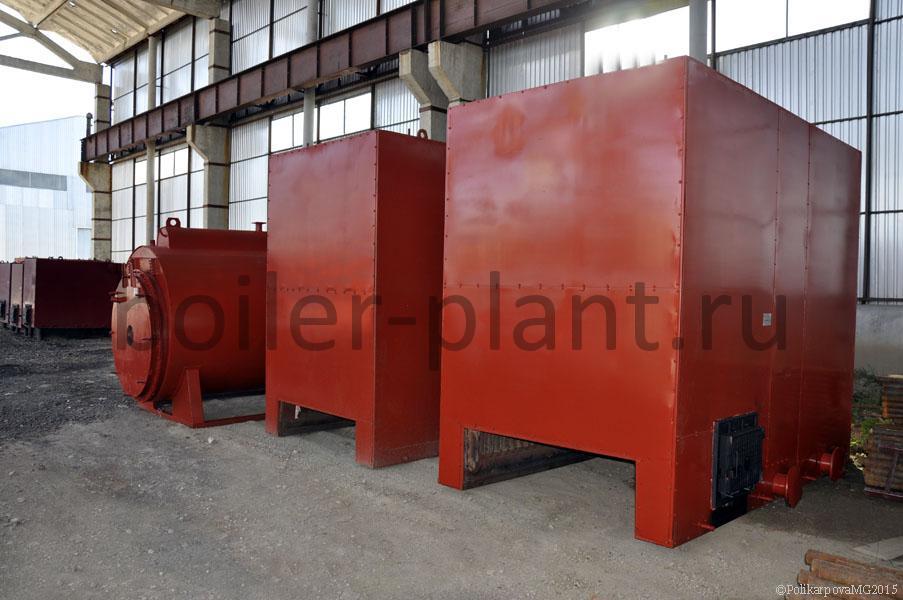

Угольные механические котлы с топкой ТШПМ изготавливаются из стальных труб и листового проката. В передней части котлов имеется топочная часть располагаемая над механической топкой, в задней части котлов два пакета конвективного блока, выход газов организован в задней верхней части котла. Котельный блок имеет каркас на котором закрепляются теплоизоляционные материалы, и сверху обшитый листовой сталью. Сверху конвективной части в обшивке котлов имеется люк для очистки конвективных пакетов от золовых отложений. Котельный блок устанавливается на топку ТШПМ. Подвод и отвод воды в котлы выполняется сверху и сзади котельного блока, множественные перегородки в трубной системе котла обеспечивают высокоскоростную гидравлическую схему котла.

Котлы с ТШПМ легко монтируются. Монтаж котлов с ТШПМ заключается в следующем: топка устанавливается на ровную бетонную поверхность, изготавливаются опоры под котел, монтируется котел, конструкция закрепляется анкерными болтами. Подводится трубопровод сетевой воды и монтируется газоход, подключается дутьевой вентилятор и дымосос.

Для обеспечения контроля за безопасной работой котлов на подающем и отводящем трубопроводе устанавливается манометр и термометр. Для сброса давления, в случае его повышения на выходе из котла устанавливаются предохранительные клапаны.

Твердотопливный механический котлы с ТШПМ работают с уравновешенной тягой, обеспечиваемой вентилятором и дымососом. Принудительная циркуляция обеспечивается сетевым насосом, параметры которого подбираются в зависимости от обслуживаемой сети.

Работа котлов с ТШМП

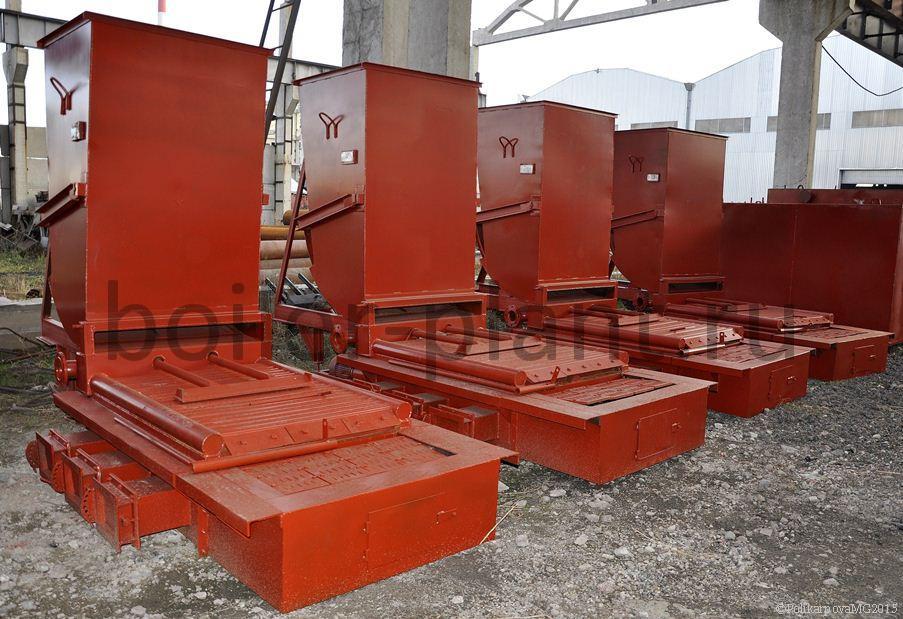

Котлы с ТШПМ просты в работе и обслуживании. Топливо подается в котельную с помощью скипового подъемника СКИП, грейфера либо скребкового или ленточного транспортера. Из транспортера топливоподачи топливо поступает в бункер механической топки ТШПМ. Привод топки ТШПМ приводит в движение секторный питатель топлива и шурующую планку. Секторный питатель открывается и на колосниковое полотно поступает топливо. Шурующая планка в котлах производит возвратно поступательные движения. Шурующая планка котлов представляет собой конструкцию из двух водоохлаждаемых труб круглого сечения и собственно планки в форме треугольника с большим углом наклона передней грани и меньшим углом наклона задней грани. При движении планки в котлах по колосниковой решетке топки вперед происходит значительное перемещение частиц угля в горизонтальном направлении, и их подъем и переваливание через планку. Когда шурующая планка движется назад, то уголь смещается не более чем на четверть от величины сдвига в прямом направлении. Для надежного заполнения колосниковой решетки углем, а также осуществления шуровки слоя, делается чередование ходов планки на разную длину с различными интервалами времени. По мере сгорания топлива слой продвигается в конец колосниковой решетки и сбрасывается в канал шлакозолоудаления откуда удаляется в бункер золы и шлака, либо отвал.

Для обеспечения процесса горения в топку котлов КВм вентилятором наддува подается воздух. Дымовые газы удаляются через дымовую трубу с помощью дымососа. Принудительная циркуляция воды обеспечивается сетевым насосом. Подпитка сетевой воды производится подпиточным насосом. В верхних коллекторах устанавливаются воздушные вентили, для спуска попавшего в котлы при заполнении их водой воздуха и предотвращения накипеобразования. В нижних коллекторах котлов для их очистки от шламовых отложений предусмотрены дренажные вентили. При использовании ряда топлив требуется периодическая очистка конвективных поверхностей нагрева от золошлаковых отложений, для этого сбоку котла есть дверка для их очистки.

Котельный завод "РЭП" производит и реализует твердотопливные водогрейные котлы с ТШПМ различных моделей. Купить котлы с  ТШПМ можно сделав заявку на сайте котельного завода или позвонить по телефону 8-800-700-17-43. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана. Для предприятий, участвующих в тендерах завод осуществляет изготовление котлов по техническому заданию заказчика.
