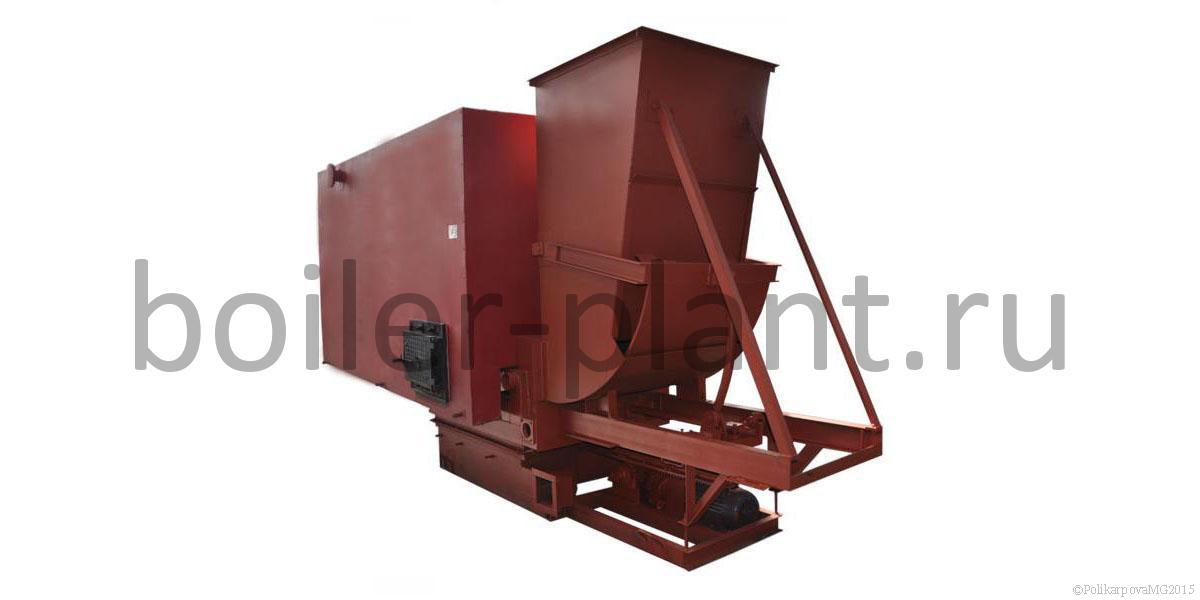

Угольный котел 800 КВт с ТШПМ

Угольный котел 800 КВт (0,8 МВт) работает с механической топкой ТШПМ-0,8 применяется в открытых и закрытых системах теплоснабжения с принудительной циркуляцией воды. Предназначен для работы в стационарных производственных и отопительных котельных, а также в блочных модульных котельных МКУ и БМК. Отапливаемая площадь котлов 8000 м2, отапливаемый объем 24000 м3.

Угольный механический котел 800 КВт с ТШПМ работает с уравновешенной тягой, обеспечиваемой вентилятором топки и дымососом. Используемый вид топлива - каменный/бурый уголь.

Твердотопливный механический котел 800 КВт поставляется в комплекте с топкой ТШПМ 0,8, КИП, запорной арматурой, предохранительными устройствами. По желанию заказчика котел может быть укомплектован дымососом, золоуловителем, насосами, теплообменником, автоматикой, топливоподачей и шлакоудалением, дымовой трубой и системой газоходов.

Основные характеристики угольного котла 800 КВт с ТШПМ

  • высокий КПД - до 83%;
  • механизированный процесс сжигания топлива;
  • минимальный расход топлива - 140 кг/ч условного топлива;
  • компактные размеры - котел может размещаться в очень малой котельной ячейке;
  • котел прост в монтаже и удобен в эксплуатации;
  • маневреннее - быстро выходит на мощность (2-4 часа), благодаря оптимальной гидравлической схеме;
  • работает в диапазоне нагрузок 30-115%, что важно в осенне-весенний период и в особо холодные зимние дни;
  • не требователен к качеству подпиточной воды т.к. имеют скоростную, многоходовую гидравлическую схему;
  • цена на угольный котел 800 КВт с ТШПМ низкая по сравнению с импортными и отечественными аналогами.

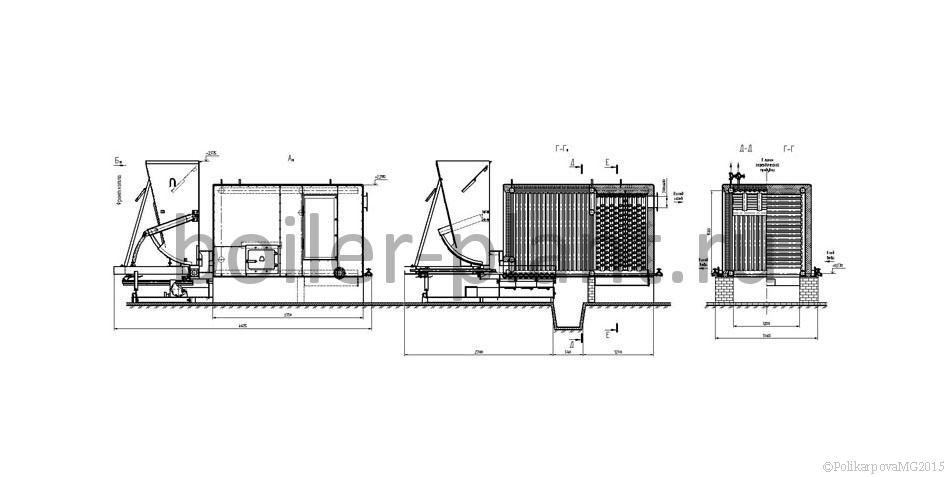

Конструкция угольного котла 800 КВт с ТШПМ

Угольный механический котел 800 КВт с топкой ТШПМ изготавливается из стальных труб и листового проката. В передней части котла имеется топочная часть располагаемая над механической топкой, в задней части котла два пакета конвективного блока, выход газов организован в задней верхней части котла. Котельный блок имеет каркас на котором закрепляются теплоизоляционные материалы, и сверху обшитый листовой сталью. Сверху конвективной части в обшивке котла имеется люк для очистки конвективных пакетов от золовых отложений. Котельный блок устанавливается на топку ТШПМ. Подвод и отвод воды в котел выполняется сверху и сзади котельного блока, множественные перегородки в трубной системе котла обеспечивают высокоскоростную гидравлическую схему котла.

Угольный котел 800 КВт с ТШПМ легко монтируется. Монтаж котла мощностью 800 КВт с ТШПМ заключается в следующем: топка устанавливается на ровную бетонную поверхность, изготавливаются опоры под котел, монтируется котел, конструкция закрепляется анкерными болтами. Подводится трубопровод сетевой воды и монтируется газоход, подключается дутьевой вентилятор и дымосос.

Для обеспечения контроля за безопасной работой котла на подающем и отводящем трубопроводе устанавливается манометр и термометр. Для сброса давления, в случае его повышения на выходе из котла устанавливаются предохранительные клапаны.

Твердотопливный механический котел 800 КВт работает с уравновешенной тягой, обеспечиваемой вентилятором и дымососом. Принудительная циркуляция обеспечивается сетевым насосом, параметры которого подбираются в зависимости от обслуживаемой сети.

Технические характеристики угольного котла 800 КВт с ТШПМ

Наименование Угольный котел 800 КВт с ТШПМ
Мощность водогрейного котла, Гкал/ч (МВт) 0,7 (0,8)
Отапливаемая площадь при высоте потолка 3 м, м² 8000
Топливо Кузнецкий Д Харанорский Б1
Низшая теплота сгорания, ккал/ч 5230 2720
КПД котла, не менее, % 82 78
Расход топлива, кг/ч 187 377
Расход условного топлива, кг/ч 140
Температура уходящих газов, °C Не более 200
Расход рабочей среды, м³/ч 32
Температура воды, °C 70-95
Давление рабочей среды, МПа (кгс/cм²) 2,5-6
Гидравлическое сопротивление котла при перепаде температур 25°C, МПа (кгс/cм²) не более 0,07 (0,7)
Аэродинамическое сопротивление, Па (мм. вод. ст.) Не более 320
Площадь зеркала горения, м² 1,9
Габаритные размеры котельного блока с топкой, не более
Длина, мм 2850
Ширина, мм 1770
Высота, мм 2080

Работа угольного котла 800 КВт с ТШПМ

Угольный котел 800 КВт с ТШПМ прост в работе и обслуживании. Топливо подается в котельную с помощью скипового подъемника СКИП, грейфера либо скребкового или ленточного транспортера. Из транспортера топливоподачи топливо поступает в бункер механической топки ТШПМ. Привод топки ТШПМ приводит в движение секторный питатель топлива и шурующую планку. Секторный питатель открывается и на колосниковое полотно поступает топливо. Шурующая планка в котле производит возвратно поступательные движения. Шурующая планка котла представляет собой конструкцию из двух водоохлаждаемых труб круглого сечения и собственно планки в форме треугольника с большим углом наклона передней грани и меньшим углом наклона задней грани. При движении планки в котле по колосниковой решетке топки вперед происходит значительное перемещение частиц угля в горизонтальном направлении, и их подъем и переваливание через планку. Когда шурующая планка движется назад, то уголь смещается не более чем на четверть от величины сдвига в прямом направлении. Для надежного заполнения колосниковой решетки углем, а также осуществления шуровки слоя, делается чередование ходов планки на разную длину с различными интервалами времени. По мере сгорания топлива слой продвигается в конец колосниковой решетки и сбрасывается в канал шлакозолоудаления откуда удаляется в бункер золы и шлака, либо отвал.

Для обеспечения процесса горения в топку котла КВм вентилятором наддува подается воздух. Дымовые газы удаляются через дымовую трубу с помощью дымососа. Принудительная циркуляция воды обеспечивается сетевым насосом. Подпитка сетевой воды производится подпиточным насосом. В верхних коллекторах устанавливаются воздушные вентили, для спуска попавшего в котел при заполнении его водой воздуха и предотвращения накипеобразования. В нижних коллекторах котла для их очистки от шламовых отложений предусмотрены дренажные вентили. При использовании ряда топлив требуется периодическая очистка конвективных поверхностей нагрева от золошлаковых отложений, для этого сбоку котла есть дверка для их очистки.

Обозначение котла. Водогрейные котлы мощностью 800 КВт имеют различное обозначение у различных производителей - котел КВм-800 К, котел КВм-800 КБ, котел-800, котел КВм-800 ШП, котел КВ-800-95, котел КВм-800 К, котел КВм-800 КБ, котел КВ 800, котел КВм-800-95, котел КВ-800-95, где м - механический котел, К - каменный уголь, Б - бурый уголь, 800 КВт, 95 - температура нагрева воды.

Котельный завод "РЭП" производит и реализует твердотопливные водогрейные котлы с ТШПМ различных моделей. Купить угольный котел 800 КВт с ТШПМ можно сделав заявку на сайте котельного завода или позвонить по телефону 8-800-700-17-43. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана. Для предприятий, участвующих в тендерах завод осуществляет изготовление котлов по техническому заданию заказчика.
