Циклоны ЦН 34

Циклоны ЦН 34 улавливают твердые частицы после реакторов (технологический газ) и вспомогательных систем (пневмотранспорт, газотранспорт, аспирация, пневмоуборка) реакторов сажевого производства, технического углерода.

Циклоны ЦН 34 применяются в производстве технического углерода, установках каталитического крекинга нефтепродуктов и дегидрирования бутана. Системы очистки газового теплоносителя после распылительных сушилок дрожжевого производства гидролизных предприятий. Применение циклонов ЦН 34 возможно во взрывоопасной, коррозионной среде. Спирально-конические циклоны ЦН 34 более энергоёмкие, но наиболее эффективные при очистке газов от мелко-дисперсных пылей и их следует использовать при ограничениях по габаритам. Из за больших габаритных размеров циклоны ЦН 34 не применяются в групповом исполнении.

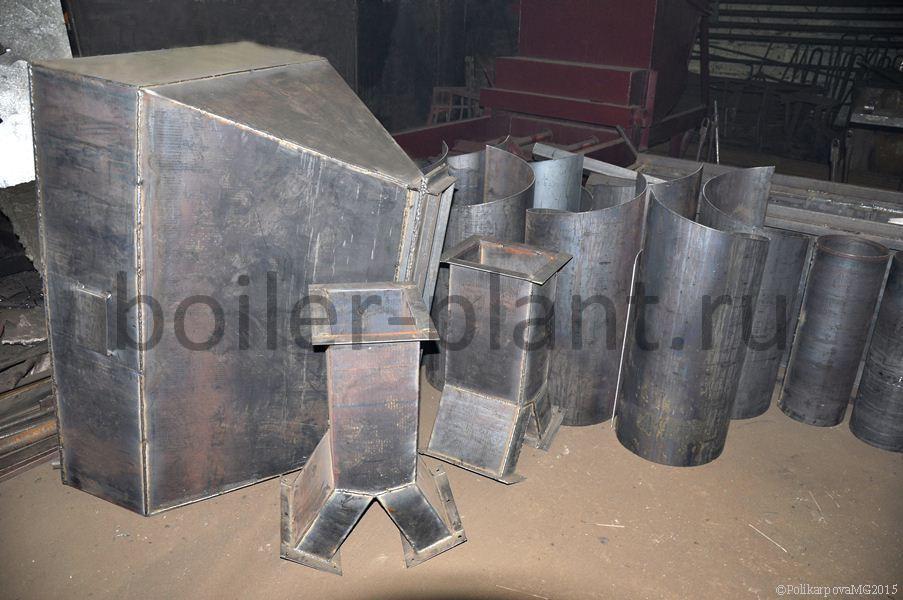

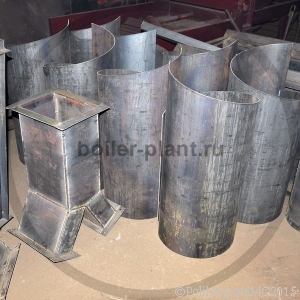

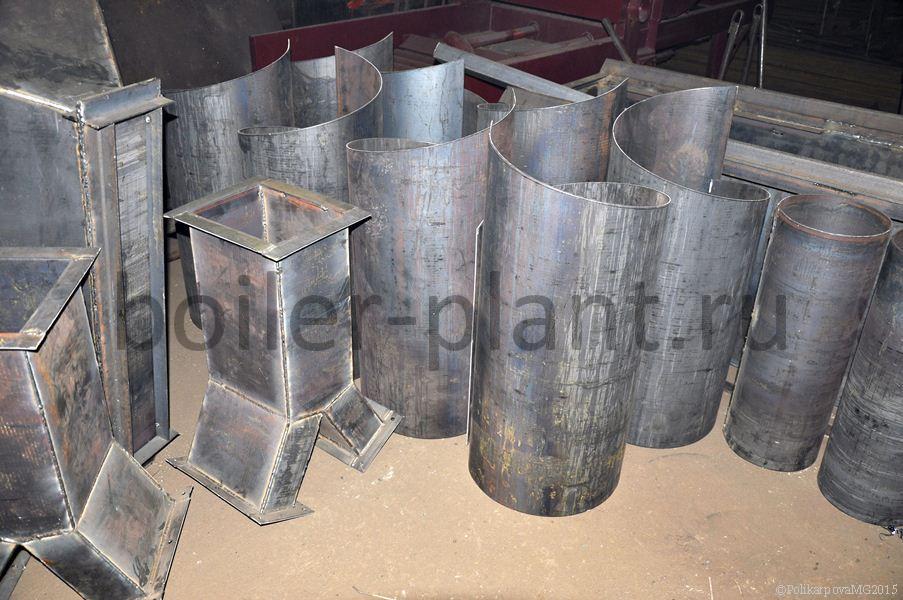

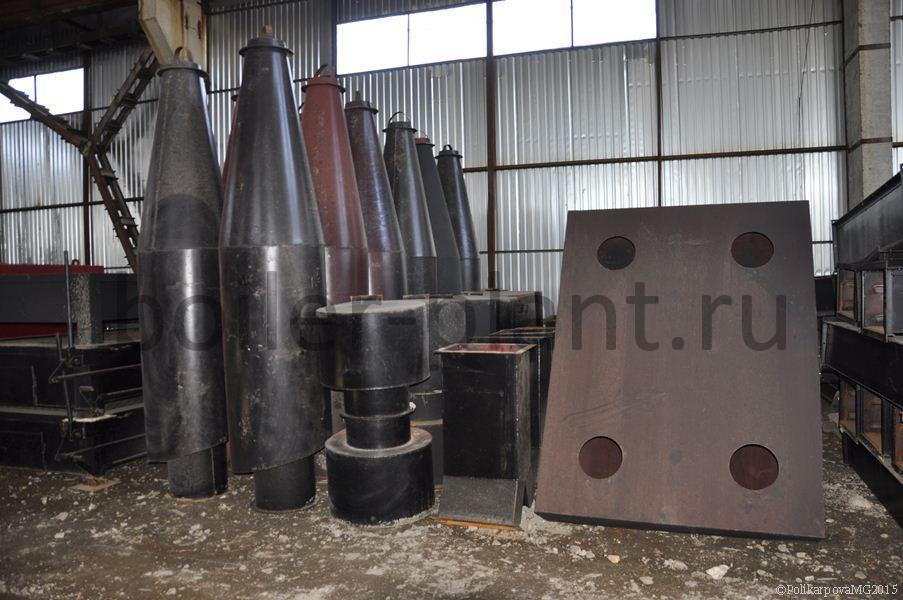

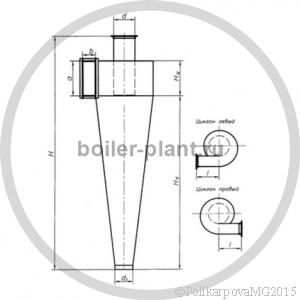

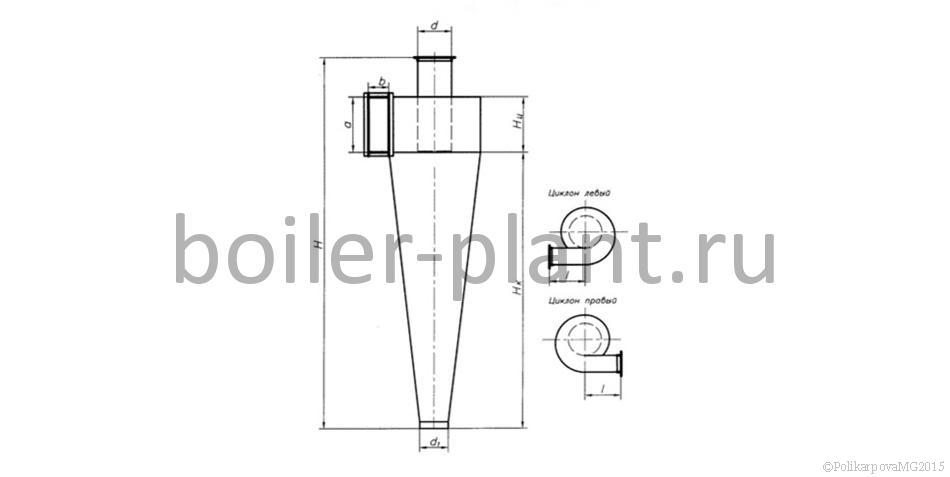

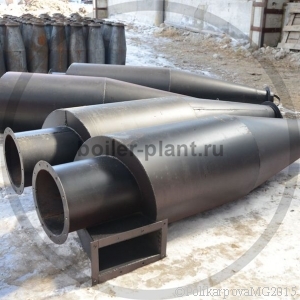

Конические циклоны ЦН 34 состоят из удлиненного конического корпуса с входным и выходным патрубками, спирального раскручивателя потока воздуха, а также затвора для удаления скопившейся пыли. Для большего удобства монтажа и эксплуатации, а также совместимости с различными системами вентиляции эти устройства могут иметь правое или левое закручивание потока. "Правым" принято называть вращение газового потока в циклоне по часовой стрелки, если смотреть со стороны выхлопной трубы, "левым" - вращение против часовой стрелки.

Параметры работы циклонов ЦН 34

Циклоны СК ЦН 34 имеют самую высокую степень очистки, но в тоже время и наибольший коэффициент сопротивления из всех конических циклонов с улиточным завихрителем.

1. Допустимая запылённость газа:

  • для слабослипающихся пылей - не более 1000 г/м3;
  • для среднеслипающихся пылей - не более 250 г/м31000 г/м3.

2. Температура очищаемого газа до 250 0С.

3. Рекомендуемая скорость очищаемого газа на входе в циклон, 10 - 17 м/сек.

4. Максимальное давление, 1700 Па.

5. Коэффициент гидравлического сопротивления на входе 22,6.

6. Эффективность очистки (от пыли d=10 мкм, плотностью 2,7 г/см3) до 97%.

7. Рекомендуемая скорость газа 1,4-1,7 м/с.

Условное обозначение циклонов ЦН 34

Циклон ЦН-34-600

  • 34 - угол наклона входного патрубка
относительно горизонтали (град.);
  • 600 - внутренний диаметр
цилиндрической части пылеуловителя.

Технические характеристики циклонов ЦН 34

Наименование Производительность по воздуху, м3 Масса Диаметр, мм Высота, мм
С бункером Без бункера
Циклон СК-ЦН-34-600 1730 - 2540 175 106 400 1174
Циклон СК-ЦН-34-700 2350 - 3460 205 131 500 1468
Циклон СК-ЦН-34-800 3070 - 4520 239 169 600 1740
Циклон СК-ЦН-34-900 3890 - 5730 412 284 700 2022
Циклон СК-ЦН-34-1000 4800 - 7100 470 343 800 2305
Циклон СК-ЦН-34-1200 6920 - 10200 615 476 900 2578

Котельный завод "Росэнергопром" производит и реализует циклоны ЦН различных моделей. Купить циклоны ЦН 34 можно сделав заявку на сайте котельного завода. Транспортирование циклонов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстан.
