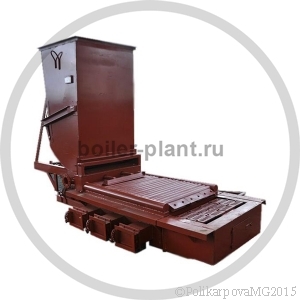

Топки ТШПМ

Механические топки ТШПМ с шурующей планкой предусмотрены для установки в механические водогрейные и отопительные стационарные котельные и модульные котельные. Механические топки ТШПМ служат для автоматической подачи топлива на топочную решётку, шурования и движения слоя расколенного топлива и сброс золы и шлака при помощи шурующей планки с электромеханическим приводом.

В котельных топки устанавливают с механическими транспортерами топливоподачи и шлакоудаления работают на каменном и буром угле. Мощность топок ТШПМ 0,8, 1,45, 1,5, 2,0 и 2,5 МВт. Мощность устанавливаемых котлов от 0,6 МВт до 3,0 МВт.

Различные марки котлов могут работать с топками ТШПМ, к примеру -  КВм, Гефест, Братск, Богатырь, ДСЕ и прочие.

Технические характеристики механических топок ТШПМ

Наименование Топки ТШПм-0,8 Топки ТШПм-1,45 Топки ТШПм-1,5 Топки ТШПм-2,0 Топки ТШПм-2,5
Производительность топки, МВт 0,8 1,45 1,5 2,0 2,5
Вид топлива Каменный и бурый уголь
Коэффициент избытка воздуха за топкой, не более 1,6 1,4
Активная площадь колосниковой решетки, м² 0,8 1,2 1,31 1,75 2,34
Скорость движения полотна, м/ч 1,3...19,3
Давление воды для охлаждения решетки и шурующей планки, МПа (кгс/см²) 0,6 (6,0) 0,6 (6,0)
Установочная мощность, кВт 7 3
Режим работы Наладочный и автоматический
Габаритные размеры:
длина 3419 4200 4500 4500 5300
ширина (по решетке) 1180 1100 860 1180 1180
высота 2023 2700 2530 2530 2530

Масса, т, не более

1,3 1,85 1,4 1,6 2,4
Применение КВм-0,7 КВм-0,93
КВм-1,28 ШП
  КВм-1,86 КВм-2,5

Чугунные водогрейные котлы Братск, стальные водогрейные котлы прочих заводов изготовителей

Котлы водогрейные УСШВ-1-14 СП, КВ-1,6-95 Шп, УСШ-2,5-14 СП, ДСЕ-2,5-14 Шп, Гефест-1,8-95, Гефест-2,5-95, производства ОАО «Бийский котельный завод»и прочих заводов изготовителей

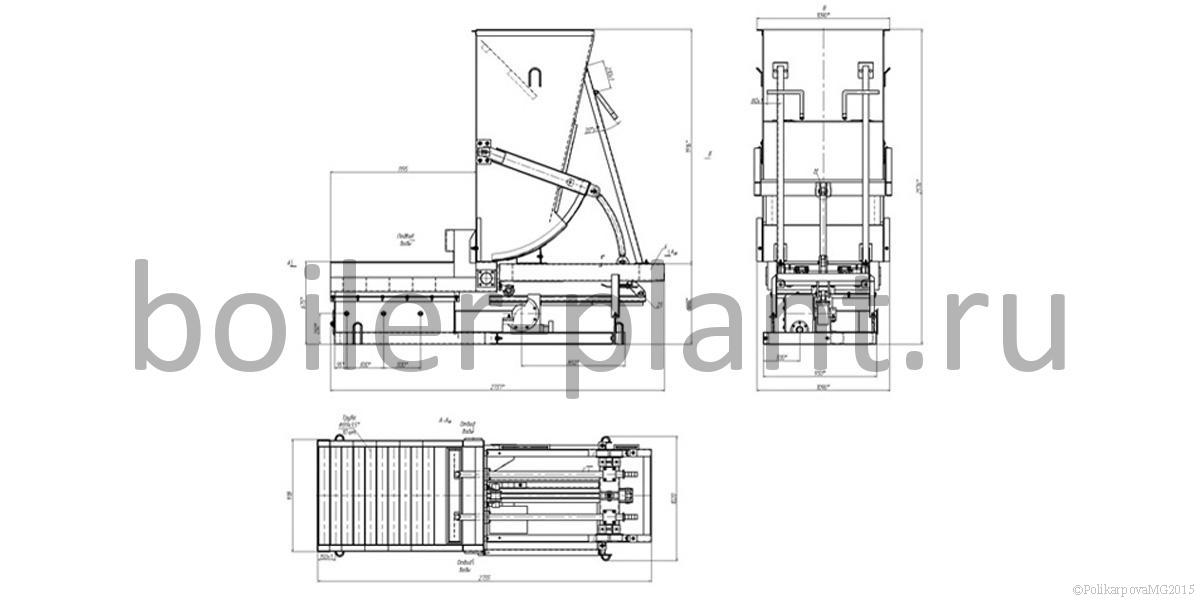

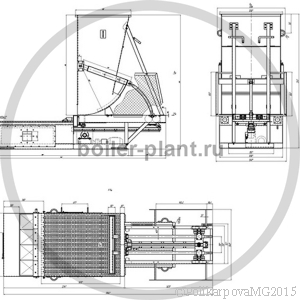

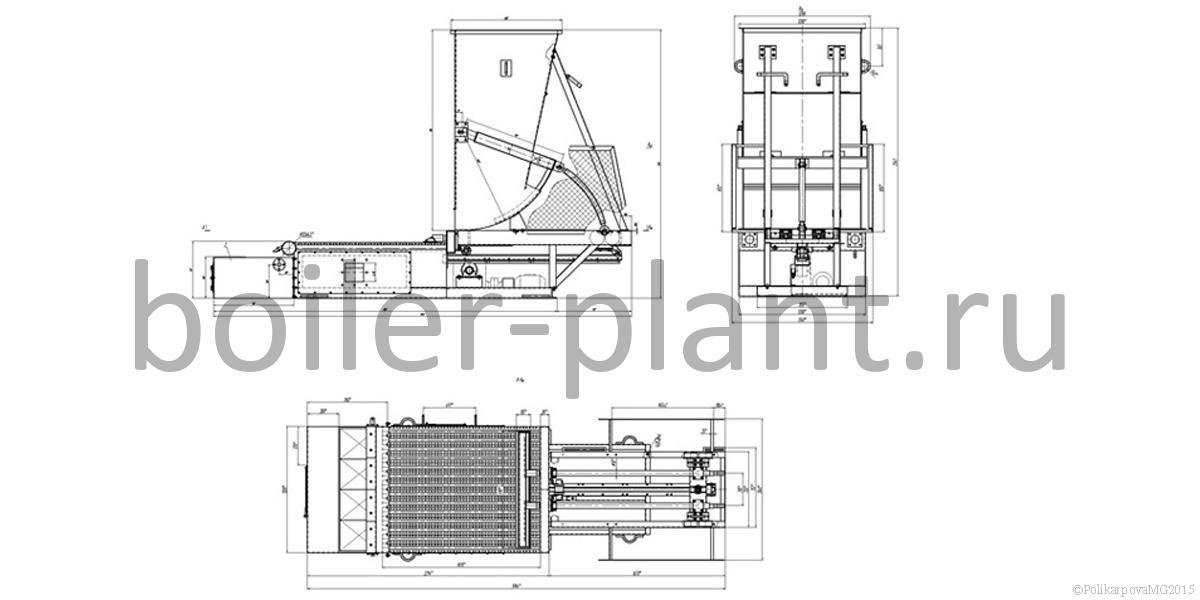

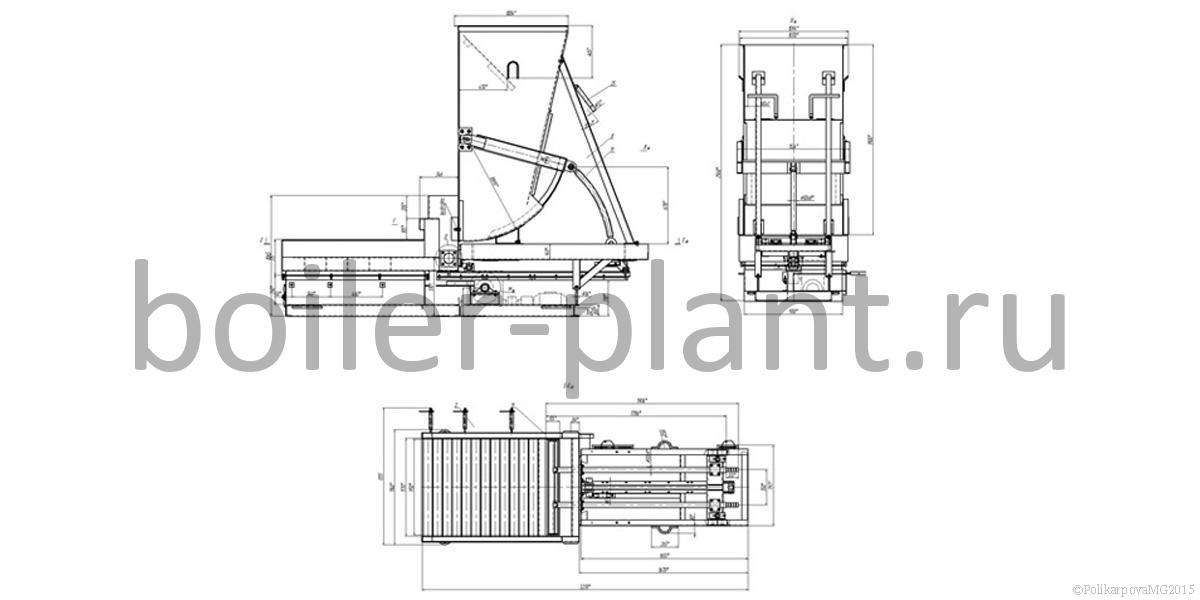

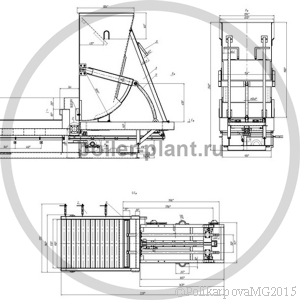

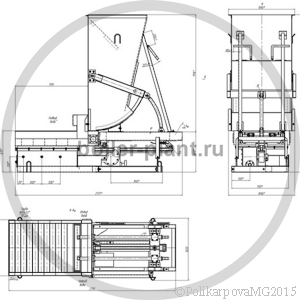

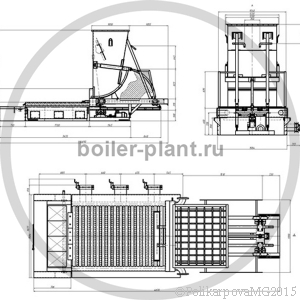

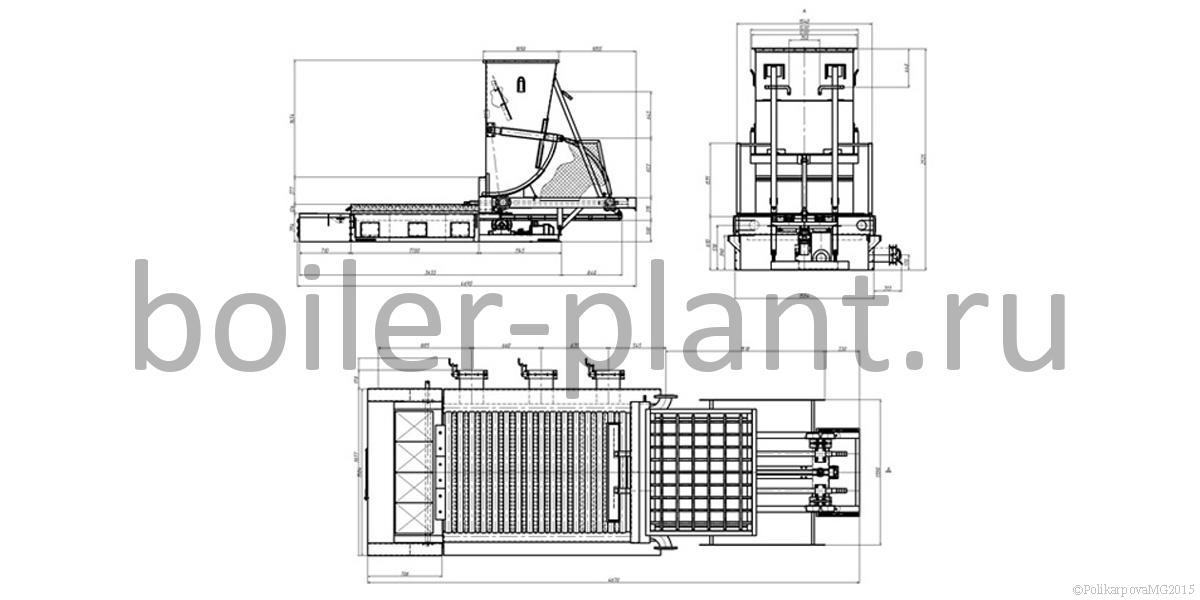

Конструкция топки ТШПМ

В состав механической топки ТШПМ входят: топочный блок, рама, шурующая планка, которая  двигает и равномерно распределяет топливо по всей площади решетки, шурует слой горящего угля и сбрасывает золу и шлак), каретка, необходимая для подачи усилия от штанги на шурующую планку, рама привода (на раме привода осуществляется крепление каретки, бункера, а также концевых выключателей), привод каретки (в составе электродвигателя, редуктора, зубчатого колеса), угольный бункер (оборудован просеивающей решеткой с ячейками 100x100мм, для предотвращения попадания в бункер особо крупных кусков угля), вентилятор ВЦ используется для подачи воздуха на горение.

Рама с опрокидывающимися колосниками обеспечивает дожигание несгоревших кусочков топлива. Колосники опрокидываются под весом несгоревших кусочков угля, следовательно возвращаются в исходное положение при помощи противовесов и механизма поворота колосников. Рама прикрепляется к основанию топки и оборудована люком.

Топка ТШПМ оснащается системой автоматизации. В систему автоматизации топки ТШПМ входит шкаф с аппаратурой управления дутьевым вентилятором и шурующей планкой, необходимые защиты и сигнализация. При работе топки ТШПМ шурующая планка периодически (через определенные циклы, устанавливаемые с помощью реле времени при проведении наладки топки) совершает возвратно-поступательное движение. Защиту от перегрузки электродвигателей, дутьевого вентилятора, обеспечивает щит управления.

Применение топки

Механические топки с шурующей планкой ТШПМ-0,8, ТШПМ-1,45, ТШПМ-1,5, ТШПМ-2,0, ТШПМ-2,5 используют для сжигания сортового и рядового каменного и бурого угля в отопительных котельных , малой производительности, которые в обязательном порядке должны быть оснащены системами механической топливоподачи и шлакозолоудаления. Часто для данных целей используются скребковые транспортеры ТС, УСУ, УСШ.

Максимальная производительность котлов, для комплектации которых применяется эта топка, составляет: для паровых котлов 3 т/ч, для водогрейных - 3,0 МВт. Топка с шурующей планкой ТШПМ может применяться для промышленных печей.

Процесс сжигания топлива в топках ТШПМ обеспечивается шурующей планкой, совершающей возвратно-поступательные. Продолжительность цикла хода планки устанавливается в зависимости от свойств топлива при наладочных испытаниях.

Принцип работы топки ТШПМ

Топки ТШПМ устроены из следующих основных узлов: бункер топлива, секторный питатель, блок решетка, основание топки, шурующая планка, привод топки, щит управления топкой ТШПМ, вентилятор поддува ВЦ 14-46.

В бункер топки, горючее подается системой топливоподачи котельной. Для создания запаса топлива и подачи его на решетку при помощи секторного питателя, устанавливают бункер.

Следовательно, секторный питатель приводится в движение тягой.

Привод топки ТШПМ создает усилие, необходимое для движения шурующей планки и секторного питателя.

При ходе шурующей планки вперед слой топлива, лежащий на решетке, перемещается волнообразно, и этим способствует его перемешиванию, а при обратном ходе планки часть раскаленного топлива с середины решетки перемещается к фронту, благодаря чему улучшаются условия воспламенения новых порций угля, поступающих на решетку, раскаленные частицы являются очагами воспламенения свежего топлива.

При движении планки назад, топливо смещается только на 15-25 % от величины сдвига в прямом направлении. Образующиеся зола и шлак сбрасываются с решетки в канал золошлакоудаления при опрокидывании поворотных колосников в задней части топки.

Автоматика топки регулирует движение топки. Для более надежного заполнения решетки топливом и осуществления шуровки слоя происходит чередование ходов планки на разную длину. В зависимости от характеристик топлива, длины решетки и тепловой нагрузки топкиопределяется выбор движения планки.

В топках ТШПМ предусмотрены устройства независимого регулирования объема дутьевого воздуха по зонам горения, подаваемого вентилятором под решетку и подача вторичного воздуха в зону горения над решеткой. Диапазон регулирования мощности топок обеспечивается изменением интервала времени между циклами хода шурующей планки и объема подачи дутьевого воздуха в зоны горения топлива.

При прекращении подачи электроэнергии и отклонениях от допустимых значений давления, температуры воды на выходе из котла, разрежения в топочной камере, автоматика безопасности обеспечивает отключение дутьевого вентилятора, автоматической подачи топлива и включение светозвуковой сигнализации.

Комплект поставки топок ТШПМ

Блок топочный ТШПМ в сборе с рамой опорной, каретка, привод, планка шурующая, угольный бункер, коллектор вторичного дутья, решетки ограждения, запорная арматура, приборы КИП, щит автоматики, вентилятор поодува, паспорт и инструкция по эксплуатации топок ТШПМ.

Производим запасные части топок ТШПМ, а также водогрейные котлы, устанавливаемые на топки ТШПМ.
