Твердотопливный котел 1,4 МВт РПК

Твердотопливный котел 1,4 МВт РПК (1400 КВт) с наклонными колосниками, применяется в открытых и закрытых системах теплоснабжения с принудительной циркуляцией воды. Предназначен для работы в стационарных производственных и отопительных котельных, а также в блочных модульных котельных МКУ и БМК. Отапливаемая площадь котлов 14000 м2, отапливаемый объем 42000 м3.

Твердотопливный котел 1,4 МВт с РПК работает с уравновешенной тягой, обеспечиваемой вентилятором топки и дымососом. Вид сжигаемого топлива: каменный/бурый уголь.

Водогрейный отопительный котел 1,4 МВт поставляется в комплекте с топкой РПК, приборами КИП, запорной арматурой, предохранительными устройствами, вентилятором. По желанию заказчика котел может быть укомплектован дымососом, золоуловителем, насосами, теплообменником, щитом управления, системой шлакоудаления, дымовой трубой и системой газоходов.

Основные характеристики твердотопливного котла 1,4 МВт РПК

  • высокий КПД - до 83%;
  • механизация процесса сжигания топлива;
  • минимальный расход топлива - 239 кг/ч условного топлива;
  • компактные размеры - котлы могут удобно размещаться в очень малой котельной ячейке;
  • котел прост в монтаже и удобен в эксплуатации;
  • маневреннее - быстро выходит на мощность (2-4 часа), благодаря оптимальной гидравлической схеме;
  • работает в диапазоне нагрузок 30-115%, что важно в осенне-весенний период и в особо холодные зимние дни;
  • не требователен к качеству подпиточной воды т.к. имеют скоростную, многоходовую гидравлическую схему;
  • цена на котел 1,4 МВт РПК низкая по сравнению с импортными и отечественными аналогами.

Конструкция котла твердотопливного 1,4 МВт РПК

Котел 1400 КВт с наклонными колосниками РПК поставляется двухблочным. Сам котельный блок изготавливается из стальных труб и листового проката. В передней части котла имеется топочная часть располагаемая над топкой, в задней части котла два пакета конвективного блока, выход газов организован в задней верхней части котла. Котельный блок имеет каркас на котором закрепляются теплоизоляционные материалы, и сверху обшитый листовой сталью. Сверху конвективной части в обшивке котла имеется люк для очистки конвективных пакетов от золовых отложений. Топка выполняется из наклонных чугунных колосников одеваемых на вал и поворачиваемых с помощью рычага. При наклоне ряда поворотных колосников образовавшиеся в процессе горения зола и шлак сбрасываются в канал золошлакоудаления. Под колосниками выполнен зольный короб с дверкой для очистки короба, поддувала. Подвод и отвод воды в котел выполняется сверху и сзади котельного блока, множественные перегородки в трубной системе котла обеспечивают высокоскоростную гидравлическую схему котла.

Водогрейный твердотопливный котел 1,4 МВт с РПК легко монтируется. Монтаж котла мощностью 1,4 МВт заключается в следующем: топка устанавливается на ровную бетонную поверхность, монтируется котел, конструкция закрепляется анкерными болтами. Подводится трубопровод сетевой воды и монтируется газоход, подключается дутьевой вентилятор и дымосос.

Для обеспечения контроля за безопасной работой котла на подающем и отводящем трубопроводе устанавливается манометр и термометр. Для сброса давления, в случае его повышения на выходе из котла устанавливаются предохранительные клапаны.

Твердотопливный котел 1,4 МВт с РПК работает с уравновешенной тягой, обеспечиваемой вентилятором и дымососом. Принудительная циркуляция обеспечивается сетевым насосом, параметры которого подбираются в зависимости от обслуживаемой сети.

Технические характеристики твердотопливного котла 1,4 МВт РПК

Наименование Твердотопливный котел 1,4 МВт РПК
Мощность водогрейного котла Гкал/ч, (МВт) 1,4 (1,63)
Отапливаемая площадь при высоте потолка 3 м, м² 14000
Топливо Кузнецкий Д Харанорский Б1
Низшая теплота сгорания, ккал/ч 5230 2720
КПД котла, не менее, % 80 73
Расход топлива, кг/ч 253 554
Расход условного топлива, кг/ч 188
Температура уходящих газов, °C Не более 200
Расход рабочей среды, м³/ч 60
Температура воды, °C 70-95
Давление рабочей среды, МПа (кгс/cм²) 2,5-6
Гидравлическое сопротивление котла при перепаде температур 25°C, МПа (кгс/cм²) не более 0,07 (0,7)
Аэродинамическое сопротивление, Па (мм. вод. ст.) Не более 200
Площадь зеркала горения, м² 2,2

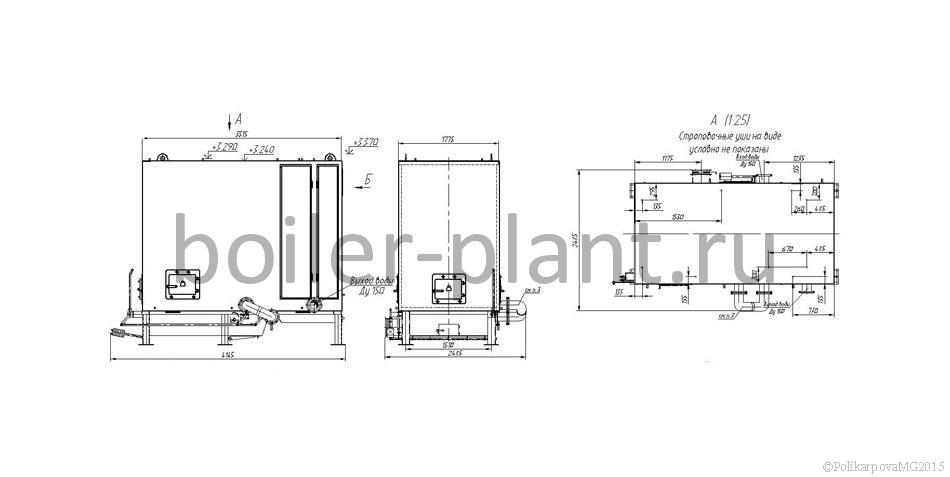

Габаритные размеры котельного блока, не более
Длина, мм 3630
Ширина, мм 2105
Высота, мм 2340

Комплект поставки 1,4 МВт с РПК

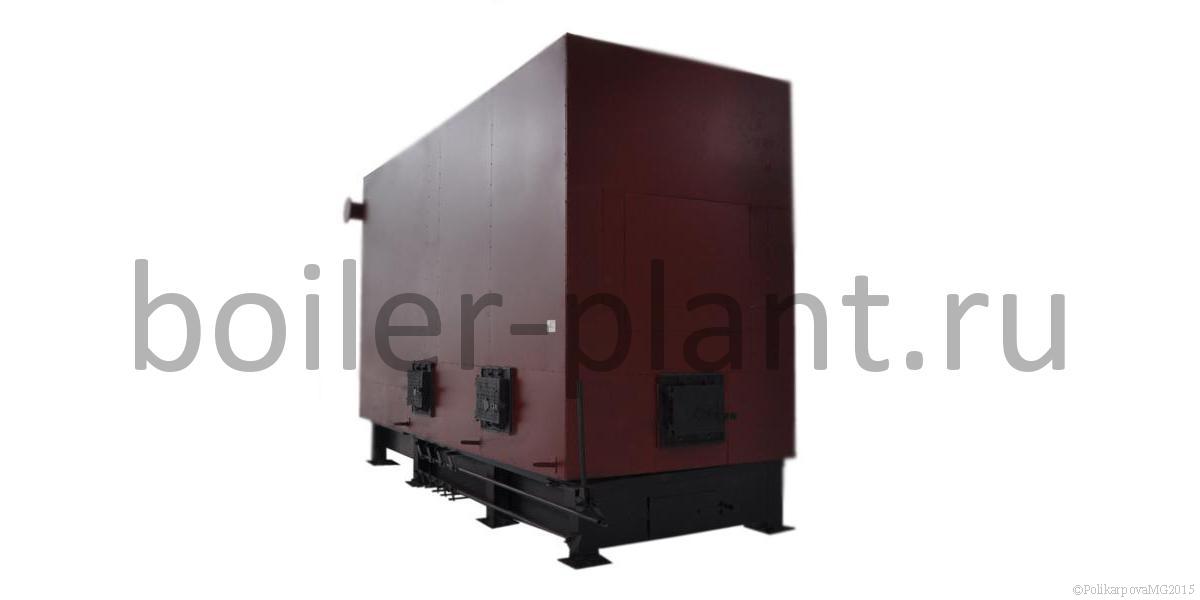

Котел стальной водогрейный 1,4 МВт с РПК поставляется готовым блоком в обшивке с чугунной топочной дверкой и топкой с поворотными колосниками РПК. С котлом поставляется паспорт и инструкция по эксплуатации водогрейного котла.

В комплект поставки котла входят: затворы дисковые - 2 шт, запорные вентили - комплект, предохранительные клапаны - 2 шт, термометры с оправой - 4 шт, манометры с кранами - 4 шт, дутьевой вентилятор - 1 шт.

Дополнительная комплектация

Автоматика водогрейного котла - подбирается по техзаданию.

Твердотопливный котел 1,4 МВт с РПК работает с ДН 6,3 с дв. 5,5/1500 при сжигании каменного и дымососом ДН 8 с дв. 15/1500 при сжигании бурого угля. При установке дымососа на группу котлов, дымосос подбирается индивидуально согласно опросному листу.

При необходимости за котлом перед дымососом может устанавливаться золоуловитель ЗУ 1,1 или циклоны ЦН. При работе с золоуловителем устанавливается дымосос ДН 8 с дв. 15/1500.

Для обеспечения циркуляции воды через котел 1,4 МВт с РПК либо группу котлов применяется циркуляционный насос, для подпитки котла применяется подпиточный насос.

Дымовая труба - подбирается по техзаданию, на котел или группу котлов.

Работа твердотопливного котла 1,4 МВт с РПК

Твердотопливный котел 1,4 МВт РПК прост в работе и обслуживании. Топливо через топочную дверцу загружается на колосниковую решетку, зола и шлак сбрасываются поворотными колосниками топки в канал шлакоудаления. Очистка золового короба производится по мере необходимости. В верхних коллекторах устанавливаются воздушные вентили, для спуска попавшего в котел при заполнении его водой воздуха и предотвращения накипеобразования. В нижних коллекторах котла для их очистки от шламовых отложений предусмотрены дренажные вентили. При использовании ряда топлив требуется периодическая очистка конвективных поверхностей нагрева от золошлаковых отложений, для этого сбоку котла есть дверка для их очистки.

Обозначение котла. Водогрейные котлы мощностью 1,4 МВт имеют различное обозначение у различных производителей - котел КВр-1400 К, котел КВр-1400 КБ, котел-1400, котел КВр-1400 с наклонными колосниками, котел КВ-1400 с поворотными колосниками котел, КВм-1400 РПК , котел КВм 1,4 МВт, котел КВ 1400, котел КВм 1,4 МВт, котел КВ 1,4 МВт.

Котельный завод "Росэнергопром" производит и реализует твердотопливные котлы РПК различных моделей. Купить твердотопливный котел 1,4 МВт РПК можно сделав заявку на сайте котельного завода или позвонить по телефону 8-800-700-17-43. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана. Для предприятий, участвующих в тендерах завод осуществляет изготовление котлов по техническому заданию заказчика.
