Твердотопливный котел 4 МВт

Твердотопливный котел 4 МВт (4000 кВт) применяется в открытых и закрытых системах теплоснабжения с принудительной циркуляцией воды. Устанавливается в стационарных производственных и отопительных котельных, а также в блочных модульных котельных МКУ и БМК. Отапливаемая площадь котлов 40000 м2, отапливаемый объем 120000 м3.

Твердотопливный котел 4 МВт работает с принудительной тягой, которая обеспечивается дымососом, возможно изготовление модели котла, работающей на самотяге. Вид сжигаемого топлива: каменный/бурый уголь, возможно изготовление данной модели котла для сжигания угля и дров, а также только древесного топлива.

Комплект поставки котла 4 МВт

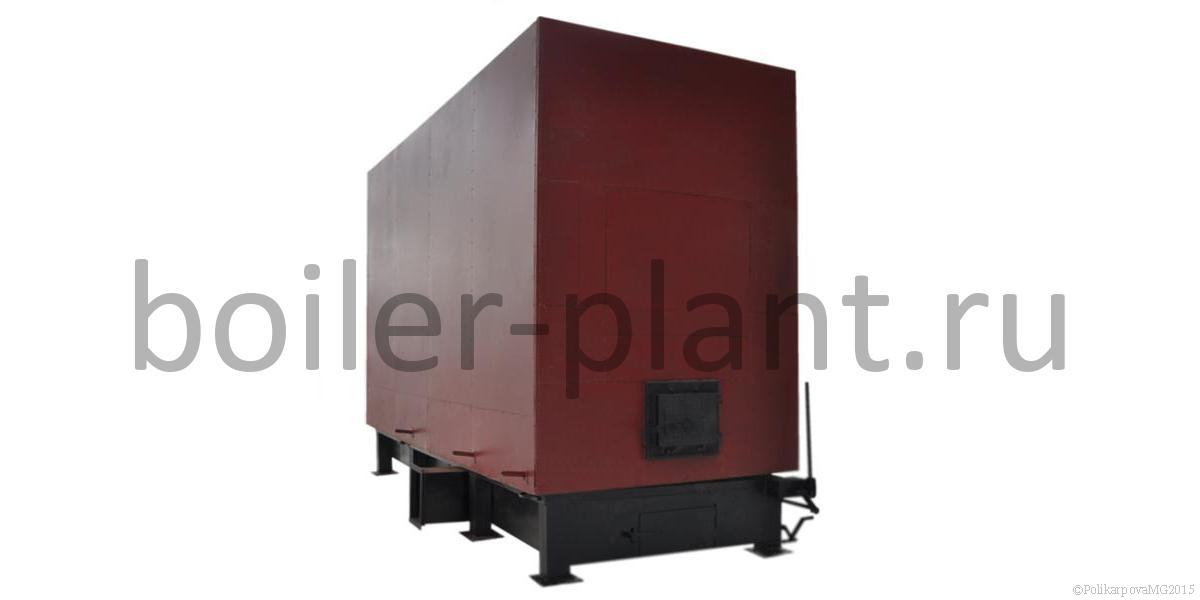

Котел стальной водогрейный 4 МВт поставляется готовым блоком в обшивке с чугунной топочной дверкой. С котлом поставляется паспорт и инструкция по эксплуатации водогрейного котла.

В комплект поставки котла входят: затворы дисковые - 2 шт, запорные вентили - комплект, предохранительные клапаны - 2 шт, термометры с оправой - 2 шт, манометры с кранами - 2 шт, дутьевой вентилятор - 1 шт.

Кроме того котлы 4 МВт могут быть выполнены в двух вариантах изоляции: блок котла в обшивке и изоляции; блок котла (без обшивки и изоляции, под тяжелую обмуровку).

Дополнительная комплектация

Автоматика водогрейного котла - подбирается по техзаданию.

Твердотопливный котел 4 МВт работает с ДН 9 с дв. 15/1500 при сжигании каменного и дымососом ДН 10 с дв. 15/1500 при сжигании бурого угля. При установке дымососа на группу котлов, дымосос подбирается индивидуально согласно опросному листу.

Для обеспечения циркуляции воды через котел 4 МВт либо группу котлов применяется циркуляционный насос, для подпитки котла применяется подпиточный насос.

Дымовая труба - подбирается по техзаданию, на котел или группу котлов.

Основные характеристики твердотопливного котла 4 МВт

  • высокий КПД - до 83%;
  • минимальный расход топлива - 600 кг/ч условного топлива;
  • компактные размеры - котлы могут удобно размещаться в очень малой котельной ячейке;
  • котел прост в монтаже и удобен в эксплуатации;
  • маневренней -быстро выходит на мощность (2-4 часа), благодаря оптимальной гидравлической схеме;
  • работает в диапазоне нагрузок 30-115%, что важно в осенне-весенний период и в особо холодные зимние дни;
  • не требователен к качеству подпиточной воды т.к. имеют скоростную, многоходовую гидравлическую схему;
  • цена на котел 4 МВт низкая по сравнению с импортными и отечественными аналогами.

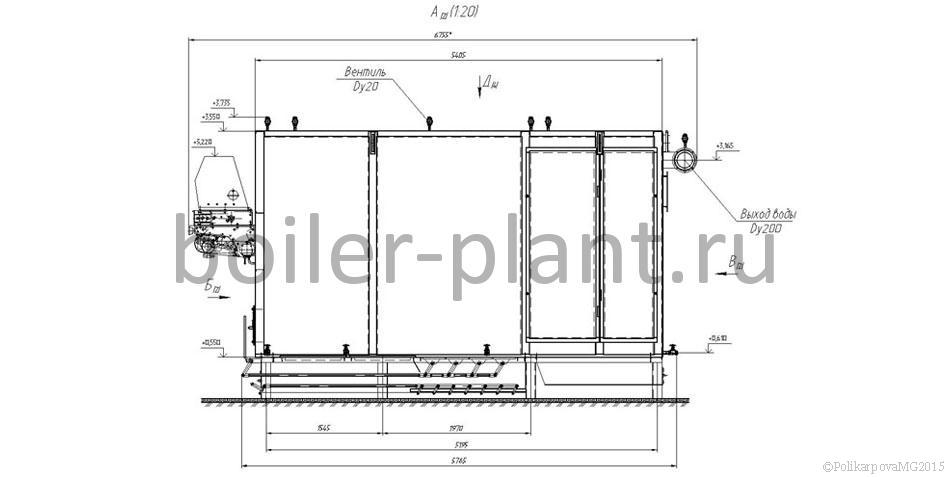

Конструкция твердотопливного котла 4 МВт

Твердотопливный котел 4 МВт изготавливается из стальных труб и листового проката, двумя блоками: котельный блок и чугунная топка. Котельный блок при монтаже устанавливается на колосниковую топку, в верхней части котла два пакета конвективного блока, выход газов организован в верхней части котла. Котельный блок имеет каркас на котором закрепляются теплоизоляционные материалы, и сверху обшитый листовой сталью. Сбоку конвективной части в обшивке котла имеется люк для очистки конвективных пакетов от золовых отложений. Внизу топки выполняется зольный короб с дверкой для очистки короба, поддувала. Подвод и отвод воды в котел выполняется сверху и сзади котельного блока, множественные перегородки в трубной системе котла обеспечивают высокоскоростную гидравлическую схему котла.

Твердотопливный котел 4 МВт легко монтируется. Монтаж котла заключается в следующем: котел устанавливается на топку и закрепляется анкерными болтами. Подводится трубопровод сетевой воды и монтируется газоход, подключается дымосос.

Для обеспечения контроля за безопасной работой котла на подающем и отводящем трубопроводе устанавливается манометр и термометр. Для сброса давления, в случае его повышения на выходе из котла устанавливаются предохранительные клапаны.

Твердотопливный котел 4 МВт работает с принудительной тягой, обеспечиваемой дымососом, вентилятор для работы котла не требуется. Принудительная циркуляция обеспечивается сетевым насосом, параметры которого подбираются в зависимости от обслуживаемой сети.

Технические характеристики твердотопливного котла 4 МВт

Наименование Твердотопливный котел 4 МВт
Мощность водогрейного котла, МВт (Гкал/ч) 4,0 (3,44)
Отапливаемая площадь при высоте потолка 3 м, м² 40000
Топливо Кузнецкий Д Харанорский Б1
Низшая теплота сгорания, ккал/ч 5230 2720
КПД котла, не менее, % 83 78
Расход топлива, кг/ч 495 1013
Расход условного топлива, кг/ч 370
Температура уходящих газов, °C Не более 200
Расход рабочей среды, м³/ч 86
Температура воды, °C 70-95
Давление рабочей среды, МПа (кгс/cм²) 3-6
Гидравлическое сопротивление котла при перепаде температур 25°C, МПа (кгс/cм²) не более 0,07 (0,7)
Аэродинамическое сопротивление, Па (мм. вод. ст.) Не более 400
Площадь зеркала горения, м² 2,8
Габаритные размеры котельного блока, не более
Длина, мм 6755
Ширина, мм 2365
Высота, мм 3620

Работа котла твердотопливного 4 МВт

Твердотопливный котел 4 МВт прост в работе и обслуживании. Топливо через топочную дверцу загружается на колосниковую решетку, провал золы и шлака происходит через отверстия в колосниках в золовой короб. В модели котла с беспровальной решеткой накапливающиеся в топке зола и шлак выгребаются через загрузочное окно. Очистка золового короба производится по мере необходимости. В верхних коллекторах устанавливаются воздушные вентили, для спуска попавшего в котел при заполнении его водой воздуха и предотвращения накипеобразования. В нижних коллекторах котла для их очистки от шламовых отложений предусмотрены дренажные вентили. При использовании ряда топлив требуется периодическая очистка конвективных поверхностей нагрева от золошлаковых отложений, для этого сбоку котла есть дверка для их очистки.

Обозначение котла. Водогрейные котлы мощностью 4 МВт имеют различное обозначение у различных производителей - котел КВр-4,0 К, котел КВр-4,0 КБ, котел-4,0, котел КВр-4,0-95, котел КВ-4,0-95, котел КВр-4,0 К, котел КВр-4,0 КБ, котел КВ 4,0, котел КВр-4,0-95, котел КВ-4,0-95, где К - каменный уголь, Б - бурый уголь, 4,0 МВт, 95 - температура нагрева воды.

Котельный завод "Росэнергопром" производит и реализует твердотопливные колосниковые котлы различных моделей. Купить твердотопливный котел 4 МВт можно сделав заявку на сайте котельного завода или позвонить по телефону 8-800-700-17-43. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана. Для предприятий, участвующих в тендерах завод изготавливает котлы по техническому заданию заказчика.
