Котел 500 КВт без дымососа

Котел 500 КВт без дымососа

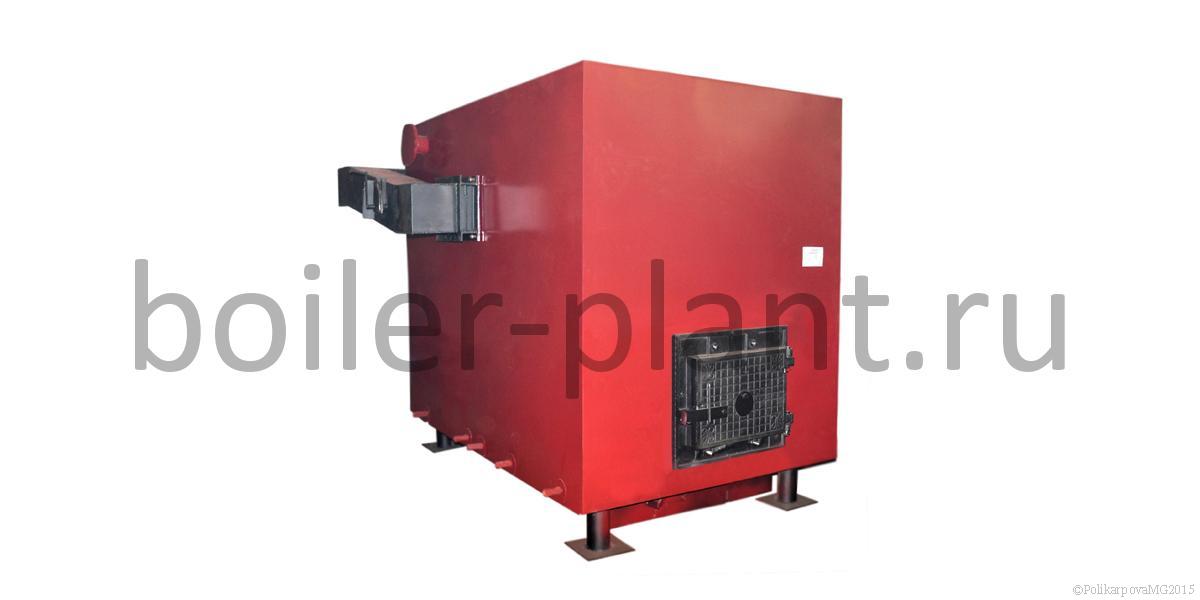

Котел 500 КВт без дымососа (0,5 МВт) применяется в открытых и закрытых системах теплоснабжения с принудительной циркуляцией воды. Устанавливается в стационарных производственных и отопительных котельных, а также в блочных модульных котельных МКУ и БМК. Отапливаемая площадь котла 5000 м², отапливаемый объем 15000 м³.

Котел 500 КВт без дымососа работает на естественной тяге. Воздух для сжигания топлива подается в топочную камеру при помощи вентилятора. Вид сжигаемого топлива каменный и бурый уголь, дрова.

Котел 500 КВт без дымососа на твердом топливе поставляется в комплекте с вентилятором поддува, КИП, запорной арматурой, предохранительными устройствами и регулятором тяги и дутья. По желанию заказчика котел может быть укомплектован, насосами, теплообменниками, щитом управления, дымовой трубой и системой газоходов.

Основные характеристики котла 500 КВт без дымососа

• имеет высокий КПД - до 80%;
• котел работает без дымососа;
• компактный размер;
• минимальный расход топлива - 59,5 кг/ч условного топлива;
• котел прост в монтаже и удобен при эксплуатации;
• маневрен - быстро выходят на мощность (2-4 часа), благодаря оптимальной гидравлической схеме;
• работают в диапазоне нагрузок 30-115%;
• не требователен к качеству подпиточной воды т.к. имеют скоростную, многоходовую гидравлическую схему;
• цена на котел 500 КВт без дымососа низкая по сравнению с импортными и многими отечественными аналогами.

Конструкция котла

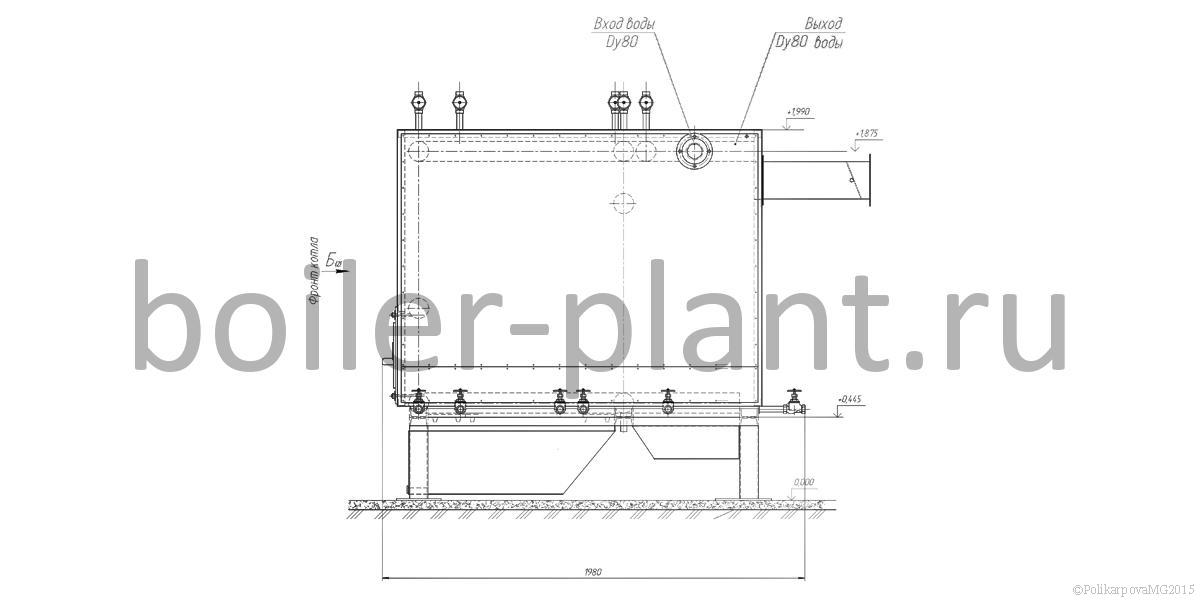

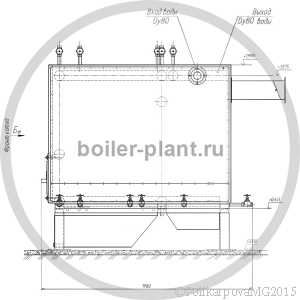

Твердотопливный водогрейный котел 500 КВт без дымососа изготавливается из стальных труб и листового проката, готовым цельным блоком: котельный блок и чугунная топка. В передней части котла располагается топочная часть с колосниковой топкой, в задней части котла два пакета конвективного блока, выход газов организован в задней верхней части котла. Котельный блок имеет каркас на котором закрепляются теплоизоляционные материалы, и сверху обшитый листовой сталью. Сверху конвективной части в обшивке котла имеется люк для очистки конвективных пакетов от золовых отложений. Внизу топки выполняется зольный короб с дверкой для очистки короба, поддувала. Подвод и отвод воды в котел выполняется сверху и сзади котельного блока, множественные перегородки в трубной системе котла обеспечивают высокоскоростную гидравлическую схему котла.

Твердотопливный котел 500 КВт без дымососа монтируется в короткие сроки. Монтаж котла 500 КВт без дымососа заключается в следующем: котел устанавливается на ровную бетонную поверхность и закрепляется анкерными болтами. Подсоединяется регулятор тяги и дутья. Подводится трубопровод сетевой воды и монтируется газоход, подключается дутьевой вентилятор.

Для обеспечения контроля за безопасной работой котла на подающем и отводящем трубопроводе устанавливается манометр и термометр. Для сброса давления, в случае его повышения на выходе из котла устанавливаются предохранительные клапаны. Принудительная циркуляция обеспечивается сетевым насосом, параметры которого подбираются в зависимости от обслуживаемой сети.

Технические характеристики котла 500 КВт без дымососа

Работа котла 500 КВт без дымососа

Котел 500 КВт без дымососа прост в работе и обслуживании. Топливо через топочную дверцу загружается на колосниковую решетку, провал золы происходит через отверстия в колосниках в золовой короб. Очистка золового короба производится по мере необходимости. В верхних коллекторах устанавливаются воздушные вентили, для спуска попавшего в котел при заполнении его водой воздуха и предотвращения накипеобразования. В нижних коллекторах котла для их очистки от шламовых отложений предусмотрены дренажные вентили. При использовании ряда топлив требуется периодическая очистка конвективных поверхностей нагрева от золошлаковых отложений, для этого сбоку котла есть дверка для их очистки.

Естественная тяга в котле, системе газоходов и дымовой трубе развивается под действием плотности дымовых газов и атмосферного воздуха. Чем больше разность, тем больше развивается тяга. Плотность в свою очередь зависит от температуры, чем ниже температура наружного воздуха, тем лучше тяга.

Котел 500 КВт без дымососа работающий на естественной тяге имеет высокое КПД. Сложность эксплуатации котла, работающего на самотяге, заключается в моменте его пуска, так как тяга тем лучше устанавливается, чем больше разница температур наружного воздуха и горячих дымовых газов. Чем горячее газы, тем проще ее установить, но при высоких температурах уходящих газов, мы теряем КПД котла. В холодную погоду самотяга стабильна даже при высоком сопротивлении котла и температуре уходящих газов менее 200 °С. При пуске же котла в начале отопительного сезона, температура наружного воздуха еще плюсовая, разность температур недостаточная для развития самотяги. Для этого в котле имеется конструктивное решение, позволяющее преодолеть эти трудности.

В момент пуска котла 500 КВт без дымососа горячие газы пускаются, через обводной газоход, установленный сбоку котла и соединяющий топку котла и газоход котельной. Не имея на своем пути никакого сопротивления, горячие газы свободно выходят из топки котла и двигаются по обводному газоходу с минимальным аэродинамическим сопротивлением, разогревают дымовую трубу и в ней появляется естественная тяга. Когда в топке котла устанавливается стабильный режим горения слоя топлива, обводной газоход перекрывается, и газы вытягиваются (протягиваются) уже и через конвективные пакеты, температура горячих газов снижается до 200 °С. Водогрейный котел без дымососа выходит на мощность, задействована развитая трубная система котла и конвективные пакеты, КПД котла максимально - до 80%. При эксплуатации котла 500 КВт без дымососа нет затрат на электроэнергию, нет потерь с уходящими газами, эффективно сжигается топливо, конструкция котла оптимальна.

Данная конструкция твердотопливного котла защищена патентом и охраняется законом об авторских правах. Любое воспроизведение данного решения в конструкции котлов, возможно только с разрешения авторов.

Обозначение котла. Твердотопливные котлы мощностью 500 КВт без дымососа имеют различное обозначение у различных производителей - котел 500 КВт на естественной тяге, котел КВр 0,5 на самотяге, котел КВ 0,5 без дымососа.

Котельный завод "РЭП" производит и реализует твердотопливные котлы различных моделей. Купить твердотопливный котел 500 КВт без дымососа можно сделав заявку на сайте котельного завода или позвонить по телефону 8-800-700-17-43. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана.
