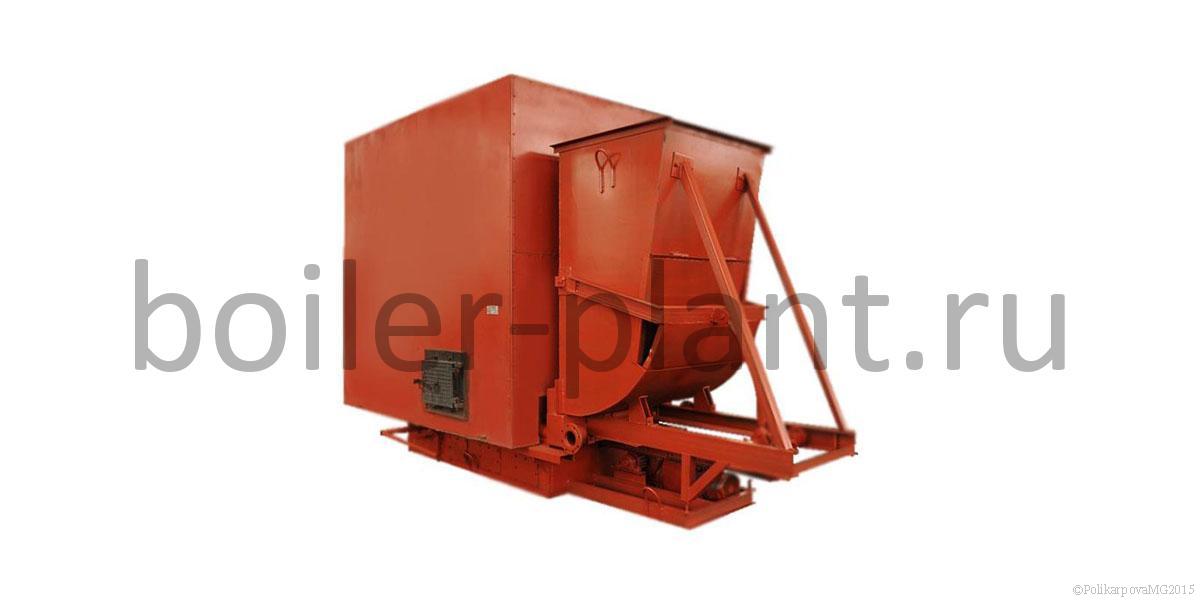

Угольный котел 1,6 МВт с ТШПМ

Угольный котел 1,6 МВт (1600 КВт) работает с механической топкой ТШПМ-2,0 применяется в открытых и закрытых системах теплоснабжения с принудительной циркуляцией воды. Предназначен для работы в стационарных производственных и отопительных котельных, а также в блочных модульных котельных МКУ и БМК. Отапливаемая площадь котлов 16000 м2, отапливаемый объем 48000 м3.

Угольный механический котел 1,6 МВт с ТШПМ работает с уравновешенной тягой, обеспечиваемой вентилятором топки и дымососом. Используемый вид топлива - каменный/бурый уголь.

Твердотопливный механический котел 1,6 МВт поставляется в комплекте с топкой ТШПМ 2,0, КИП, запорной арматурой, предохранительными устройствами. По желанию заказчика котел может быть укомплектован дымососом, золоуловителем, насосами, теплообменником, автоматикой, топливоподачей и шлакоудалением, дымовой трубой и системой газоходов.

Основные характеристики угольного котла 1,6 МВт с ТШПМ

  • высокий КПД - до 83%;
  • механизированный процесс сжигания топлива;
  • минимальный расход топлива - 276 кг/ч условного топлива;
  • компактные размеры - котел может размещаться в очень малой котельной ячейке;
  • котел прост в монтаже и удобен в эксплуатации;
  • маневреннее - быстро выходит на мощность (2-4 часа), благодаря оптимальной гидравлической схеме;
  • работает в диапазоне нагрузок 30-115%, что важно в осенне-весенний период и в особо холодные зимние дни;
  • не требователен к качеству подпиточной воды т.к. имеют скоростную, многоходовую гидравлическую схему;
  • цена на угольный котел 1,6 МВт с ТШПМ низкая по сравнению с импортными и отечественными аналогами.

Конструкция угольного котла 1,6 МВт с ТШПМ

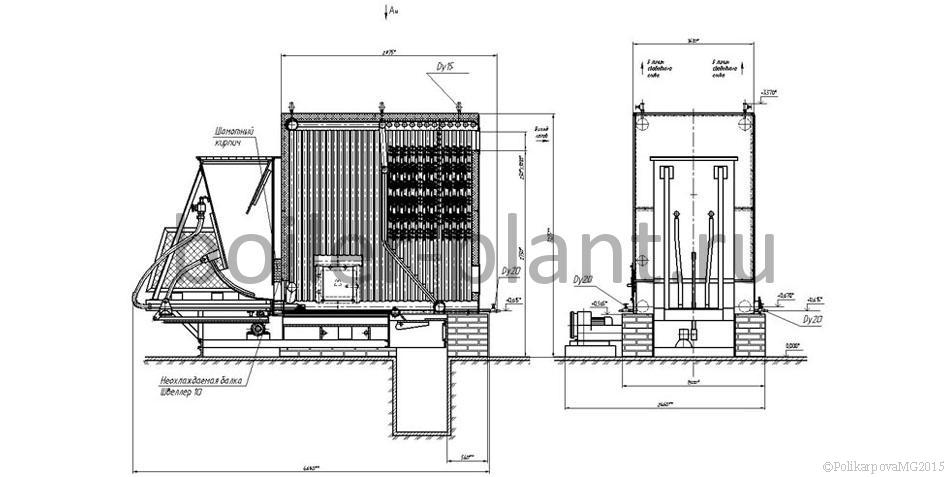

Угольный механический котел 1,6 МВт с топкой ТШПМ изготавливается из стальных труб и листового проката. В передней части котла имеется топочная часть располагаемая над механической топкой, в задней части котла два пакета конвективного блока, выход газов организован в задней верхней части котла. Котельный блок имеет каркас на котором закрепляются теплоизоляционные материалы, и сверху обшитый листовой сталью. Сверху конвективной части в обшивке котла имеется люк для очистки конвективных пакетов от золовых отложений. Котельный блок устанавливается на топку ТШПМ. Подвод и отвод воды в котел выполняется сверху и сзади котельного блока, множественные перегородки в трубной системе котла обеспечивают высокоскоростную гидравлическую схему котла.

Угольный котел 1,6 МВт с ТШПМ легко монтируется. Монтаж котла мощностью 1,6 МВт с ТШПМ заключается в следующем: топка устанавливается на ровную бетонную поверхность, изготавливаются опоры под котел, монтируется котел, конструкция закрепляется анкерными болтами. Подводится трубопровод сетевой воды и монтируется газоход, подключается дутьевой вентилятор и дымосос.

Для обеспечения контроля за безопасной работой котла на подающем и отводящем трубопроводе устанавливается манометр и термометр. Для сброса давления, в случае его повышения на выходе из котла устанавливаются предохранительные клапаны.

Твердотопливный механический котел 1,6 МВт работает с уравновешенной тягой, обеспечиваемой вентилятором и дымососом. Принудительная циркуляция обеспечивается сетевым насосом, параметры которого подбираются в зависимости от обслуживаемой сети.

Технические характеристики угольного котла 1,6 МВт с ТШПМ

Наименование Угольный котел 1,6 МВт с ТШПМ
Мощность водогрейного котла, Гкал/ч (МВт) 1,6 (1,4)
Отапливаемая площадь при высоте потолка 3 м, м² 16000
Топливо Кузнецкий Д Харанорский Б1
Низшая теплота сгорания, ккал/ч 5230 2720
КПД котла, не менее, % 82 77
Расход топлива, кг/ч 373 764
Расход условного топлива, кг/ч 278
Температура уходящих газов, °C Не более 550
Расход рабочей среды, м³/ч 64
Температура воды, °C 70-95
Давление рабочей среды, МПа (кгс/cм²) 3-6
Гидравлическое сопротивление котла при перепаде температур 25°C, МПа (кгс/cм²) не более 0,07 (0,7)
Аэродинамическое сопротивление, Па (мм. вод. ст.) Не более 440
Площадь зеркала горения, м² 2,22
Габаритные размеры котельного блока с топкой, не более
Длина, мм 2750
Ширина, мм 1770
Высота, мм 3100

Работа угольного котла 1,6 МВт с ТШПМ

Угольный котел 1,6 МВт с ТШПМ прост в работе и обслуживании. Топливо подается в котельную с помощью скипового подъемника СКИП, грейфера либо скребкового или ленточного транспортера. Из транспортера топливоподачи топливо поступает в бункер механической топки ТШПМ. Привод топки ТШПМ приводит в движение секторный питатель топлива и шурующую планку. Секторный питатель открывается и на колосниковое полотно поступает топливо. Шурующая планка в котле производит возвратно поступательные движения. Шурующая планка котла представляет собой конструкцию из двух водоохлаждаемых труб круглого сечения и собственно планки в форме треугольника с большим углом наклона передней грани и меньшим углом наклона задней грани. При движении планки в котле по колосниковой решетке топки вперед происходит значительное перемещение частиц угля в горизонтальном направлении, и их подъем и переваливание через планку. Когда шурующая планка движется назад, то уголь смещается не более чем на четверть от величины сдвига в прямом направлении. Для надежного заполнения колосниковой решетки углем, а также осуществления шуровки слоя, делается чередование ходов планки на разную длину с различными интервалами времени. По мере сгорания топлива слой продвигается в конец колосниковой решетки и сбрасывается в канал шлакозолоудаления откуда удаляется в бункер золы и шлака, либо отвал.

Для обеспечения процесса горения в топку котла КВм вентилятором наддува подается воздух. Дымовые газы удаляются через дымовую трубу с помощью дымососа. Принудительная циркуляция воды обеспечивается сетевым насосом. Подпитка сетевой воды производится подпиточным насосом. В верхних коллекторах устанавливаются воздушные вентили, для спуска попавшего в котел при заполнении его водой воздуха и предотвращения накипеобразования. В нижних коллекторах котла для их очистки от шламовых отложений предусмотрены дренажные вентили. При использовании ряда топлив требуется периодическая очистка конвективных поверхностей нагрева от золошлаковых отложений, для этого сбоку котла есть дверка для их очистки.

Обозначение котла. Водогрейные котлы мощностью 1,6 МВт имеют различное обозначение у различных производителей - котел КВм-1,6 К, котел КВм-1,6 КБ, котел-1,6, котел КВм-1,6 ШП, котел КВ-1,6-95, котел КВм-1,6 К, котел КВм-1,6 КБ, котел КВ 1,6, котел КВм-1,6-95, котел КВ-1,6-95, где м - механический котел, К - каменный уголь, Б - бурый уголь, 1,6 МВт, 95 - температура нагрева воды.

Котельный завод "РЭП" производит и реализует твердотопливные водогрейные котлы с ТШПМ различных моделей. Купить угольный котел 1,6 МВт с ТШПМ можно сделав заявку на сайте котельного завода или позвонить по телефону 8-800-700-17-43. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана. Для предприятий, участвующих в тендерах завод осуществляет изготовление котлов по техническому заданию заказчика.
