Циклоны ЦН 33
Циклоны ЦН 33 имеют спирально-длинноконическую форму, используются в промышленности для очистки газов от мелкой пыли, диаметр которой равен 5-6 мкм, а также при высоких требованиях к качеству очистки. Циклоны ЦН 33 применяют для очистки сажегазовых и сажевоздушных смесей от твёрдых частиц в системах пневмотранспорта, аспирации и пневмоуборки сажевого (технического углерода) производства, в установках каталитического крекинга нефтепродуктов и дегидрирования бутана.
Спирально-длинноконические циклоны ЦН 33 способны обеспечивать высокую степень очистки при сравнительно небольшой скорости газового потока на входе в циклон. Циклоны ЦН-33 наиболее эффективны из серии конических циклонов с улиточным завихрителем при равных диаметрах корпуса и одинаковых гидравлических потерях.

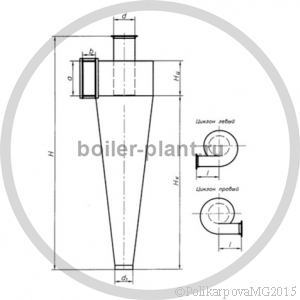

Циклоны ЦН 33 в большинстве случаев не применяются в групповом исполнении, так как отличаются габаритными размерами. Конические циклоны состоят из удлиненного конического корпуса с входным и выходным патрубками, спирального раскручивателя потока воздуха, а также затвора для удаления скопившейся пыли. Для большего удобства монтажа и эксплуатации, а также совместимости с различными системами вентиляции эти устройства могут иметь правое или левое закручивание потока.
"Правым" принято называть вращение газового потока в циклоне по часовой стрелки, если смотреть со стороны выхлопной трубы, "левым" - вращение против часовой стрелки.
Параметры работы циклонов ЦН 33
1. Допустимая запылённость газа, г/м3:
- для слабослипающихся пылей - не более 1000 г/м3;
- для среднеслипающихся пылей – не более 250 г/м3.
2. Оптимальная скорость Vц (Vвх), 2,0(11,1) м/сек.
3. Температура очищаемого газа до 250 0С.
4. Максимальное давление, 1500 Па.
5. Эффективность очистки (от пыли d=10 мкм, плотностью 2,7 г/см3), 75 - 98%.
6. Рекомендуемая скорость газа 1,4-1,7 м/с.
Условное обозначение циклонов ЦН 33
Циклон ЦН-33-400
- 33 - угол наклона входного патрубка относительно горизонтали (в градусах) ;
- 400 - внутренний диаметр цилиндрической части пылеуловителя.
Технические характеристики циклонов ЦН 33
| Наименование | Производительность по воздуху, м3/ч | Диаметр, мм | Высота, мм | Масса, кг |
| Циклон ЦН-33-400 | 1100 | 400 | 1538 | 46 |
| Циклон ЦН-33-500 | 1800 | 500 | 1923 | 71 |
| Циклон ЦН-33-600 | 2500 | 600 | 2286 | 102 |
| Циклон ЦН-33-700 | 3500 | 700 | 2660 | 138 |
| Циклон ЦН-33-800 | 4500 | 800 | 3033 | 180 |
| Циклон ЦН-33-900 | 5700 | 900 | 3397 | 226 |
| Циклон ЦН-33-1000 | 7100 | 1000 | 3761 | 278 |
| Циклон ЦН-33-1200 | 10200 | 1200 | 4488 | 399 |
| Циклон ЦН-33-1400 | 13800 | 1400 | 5235 | 543 |
| Циклон ЦН-33-1600 | 18100 | 1600 | 5982 | 709 |
| Циклон ЦН-33-1800 | 22900 | 1800 | 6731 | 897 |
| Циклон ЦН-33-2000 | 28300 | 2000 | 7478 | 1107 |
| Циклон ЦН-33-2400 | 40700 | 2400 | 8972 | 1594 |
| Циклон ЦН-33-3000 | 63600 | 3000 | 11215 | 249 |
Котельный завод "РЭП" производит и реализует циклоны ЦН различных моделей. Купить циклоны ЦН 33 можно сделав заявку на сайте котельного завода. Транспортирование циклонов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана.
