Топки ТЧЗМ

Механические топки типа ТЧЗМ устанавливают на водогрейных котлах типа КВ-ТС теплопроизводительностью  11,6; 23,2; 34,8 МВт (10, 20, 30 Гкал/ч) и паровых котлах типа Е-25-14Р (КЕ-25-14С). Топки ТЧЗМ используют в промышленных печах.

Топки ТЧЗМ механическая с чешуйчатой решеткой заднего хода, предназначена для слоевого сжигания каменных и бурых углей в паровых и водогрейных котлах. В топках ТЧЗМ горение полностью механизировано. Уголь из угольного ящика поступает на питатель пневмомеханического забрасывателя, который непрерываясь подает топливо на вращающийся ротор.

Крупные фракции разбрасываются по всей площади решетки, а мелкие отсеиваются в топочный объем воздухом, поступающим из системы пневматического забрасывателя.

Технические характеристики топок ТЧЗМ

Наименование Топка ТЧЗМ-2,7/4,0 Топка ТЧЗМ-2,7/5,6 Топка ТЧЗМ-2,7/6,5 Топка ТЧЗМ-2,7/8,0
Размер колосниковой решетки, мм, ширина, длина 2700/4000 2700/5600 2700/6500 2700/8000
Активная площадь колосникового полотна, м 9,1 13,4 15,2 19,9
Скорость движения полотна колосниковой решетки, м/ч 13,3...19,3
Привод полотна колосниковой решетки, тип РГП-1 или ПТБ-1200
Мощность привода полотна колосниковой решетки, кВт 1
Привод транспортера, тип Мотор-редуктор МР-390-28-4А9L6-ЦТ2 Мотор-редуктор ЗМП-50-28-495-110-43 Мотор-редуктор МР-390-28-4А-9L6-ЦТ2 Мотор-редуктор МР-390-28-4А- 9L6-ЦТ2
Мощность привода транспортера, кВт 1,6 2,2 2,2 2,2
Питатель топитва, тип ПТЛ-600/ЗП-600
Масса расчетная, т 23,4/24,1 17780 25,0/25,6 33400

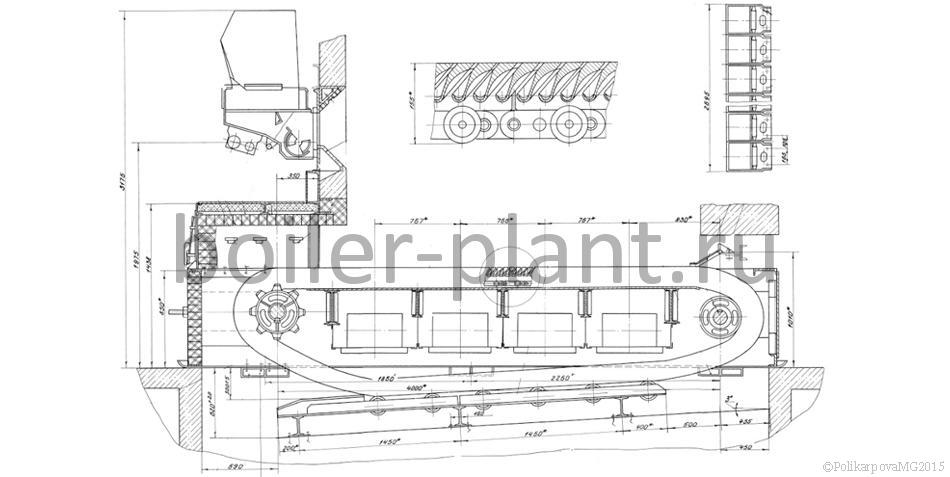

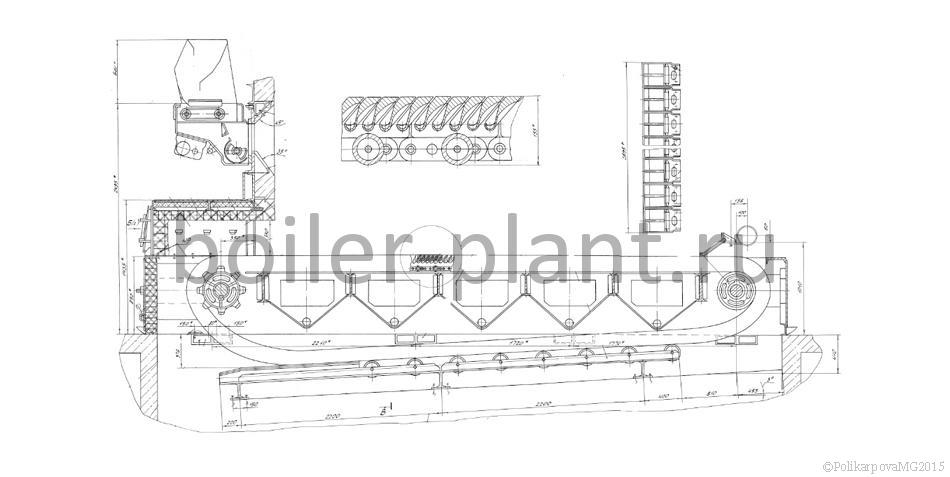

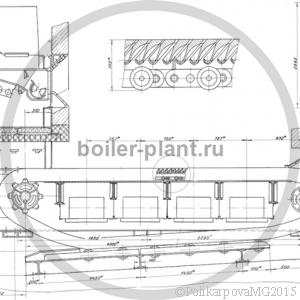

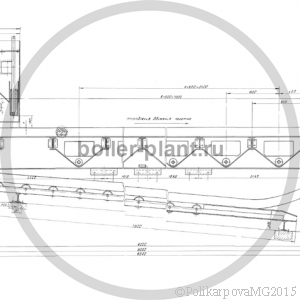

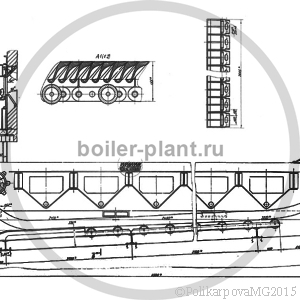

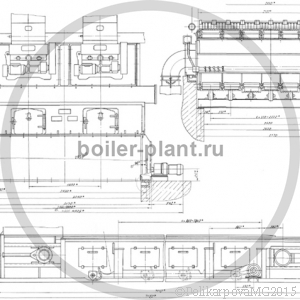

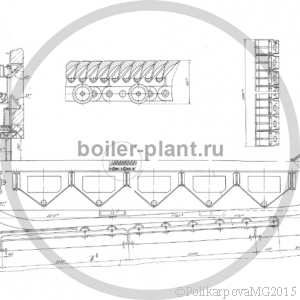

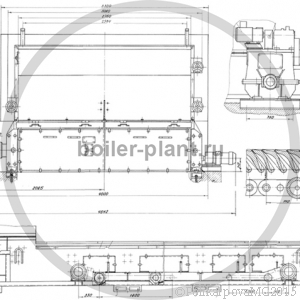

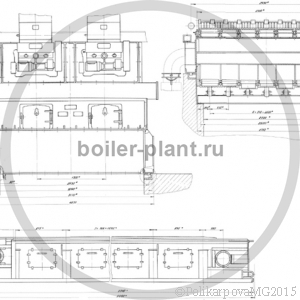

Устройство и принцип работы топки ТЧЗМ

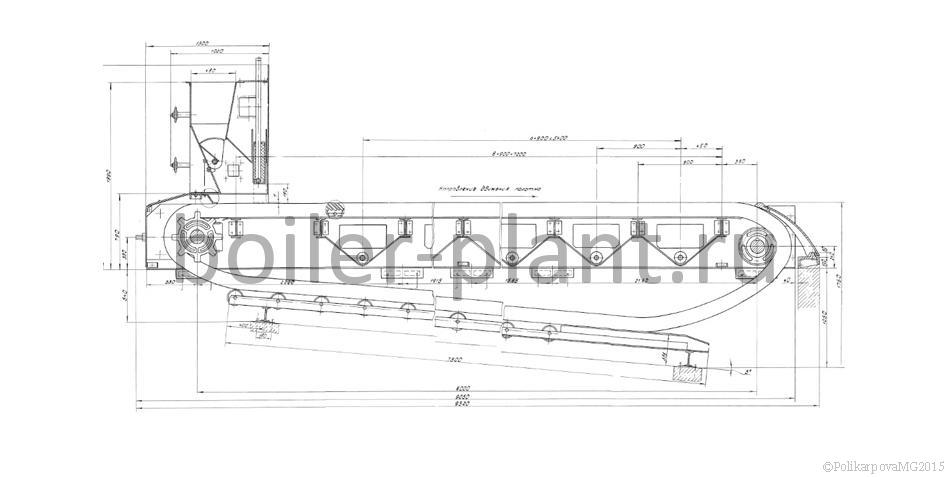

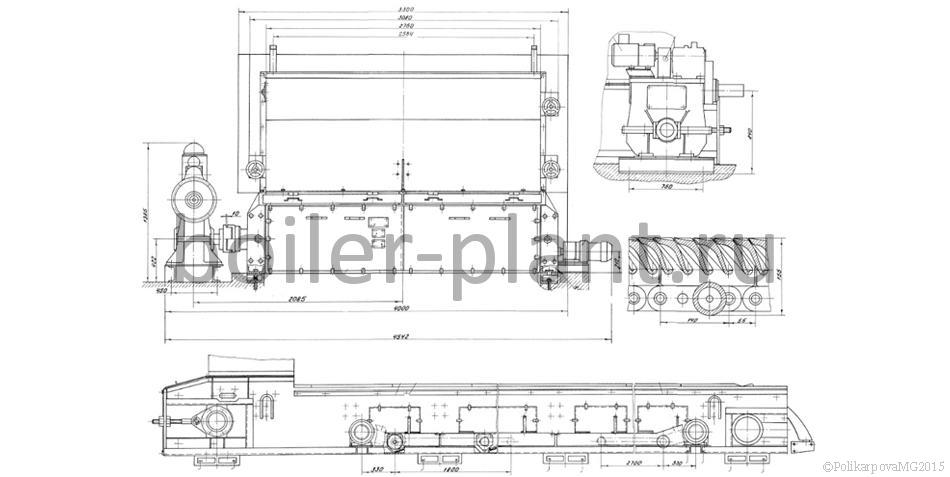

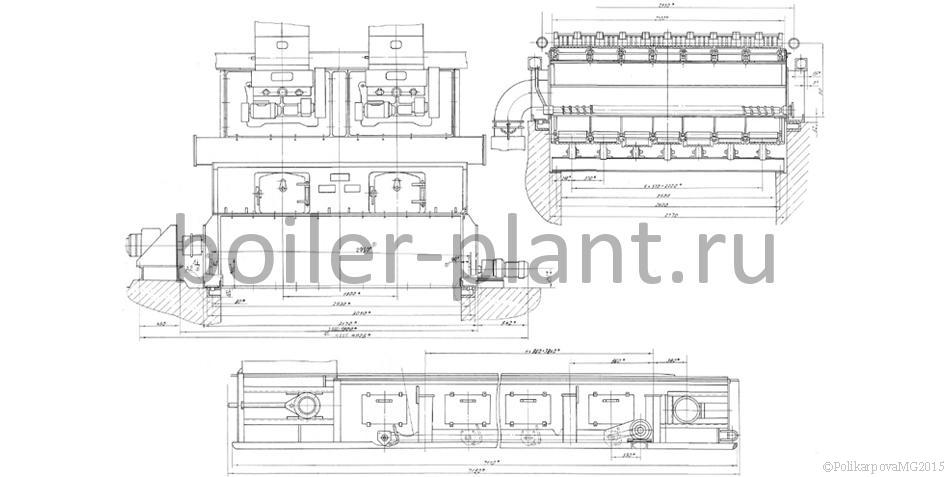

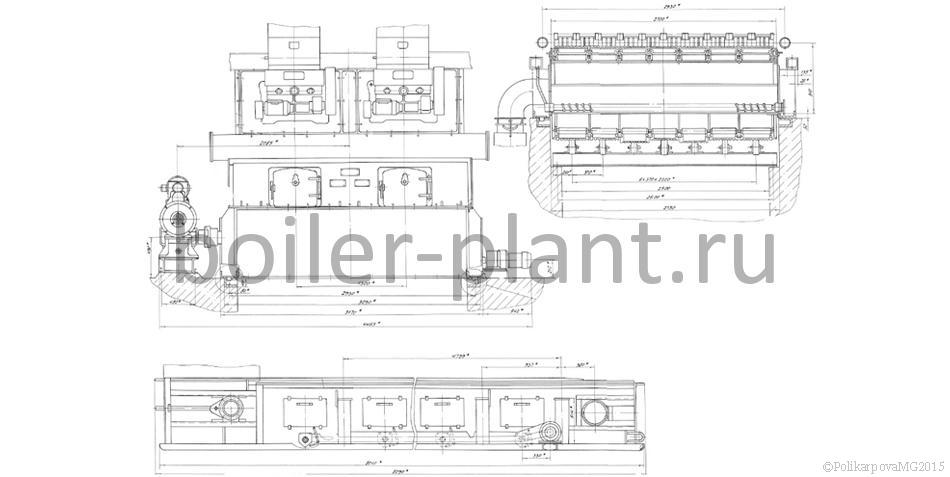

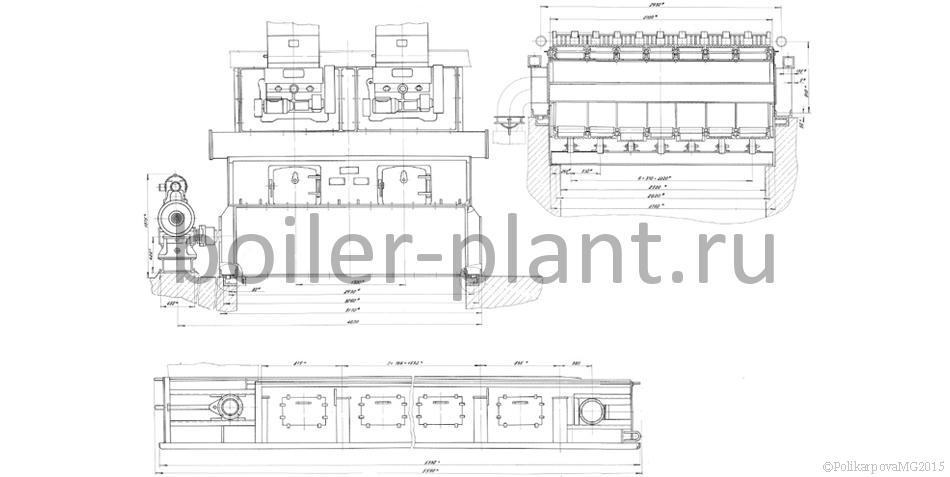

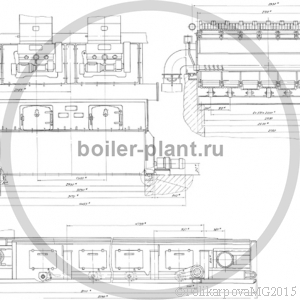

Топки ТЧЗМ состоят из рамы, колосникового полотна, переднего и заднего вала, привода колосникового полотна, предтопка и питателя. Для топок ТЧЗМ топливом служат грохоченные и рядовые каменные и бурые угли, по качеству соответствующие государственным стандартам на угли для слоевого сжигания. Содержание мелочи 0-6 мм в дробленом топливе не должно превышать 60%, а максимальный размер куска - 50 мм. Топки ТЧЗМ обеспечивают устойчивую работу паровых и водогрейных котлов в диапазоне от 25 до 100% номинальной производительности.

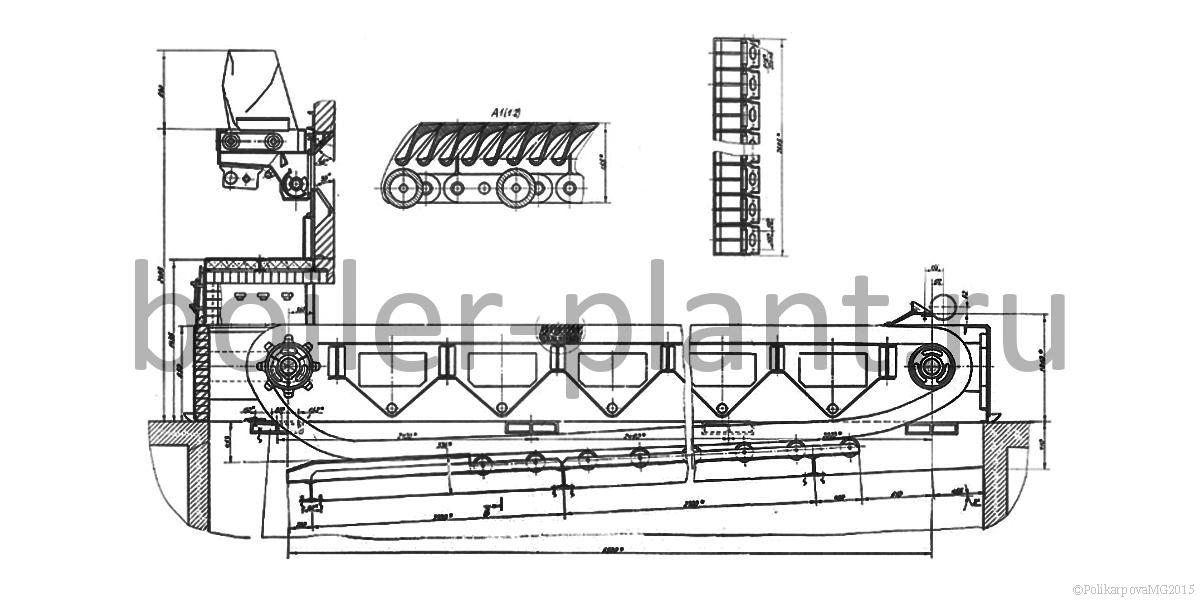

В топках ТЧЗМ применяется колосниковое полотно чешуйчатого типа. Колосниковое полотно чешуйчатого типа состоит из стальных ведущих цепей, в которых закреплены держатели колосников. Колосники вставляются в держатели таким образом, что с целью очистки от шлака поворачиваются при движении полотна вокруг ведущей звездочки. Колосники заменяются без разборки полотна. Верхняя ветвь полотна катится по настилу рамы с помощью роликов, а нижняя скользит по опорным балкам. Живое сечение колосникового полотна составляет 5-7%.

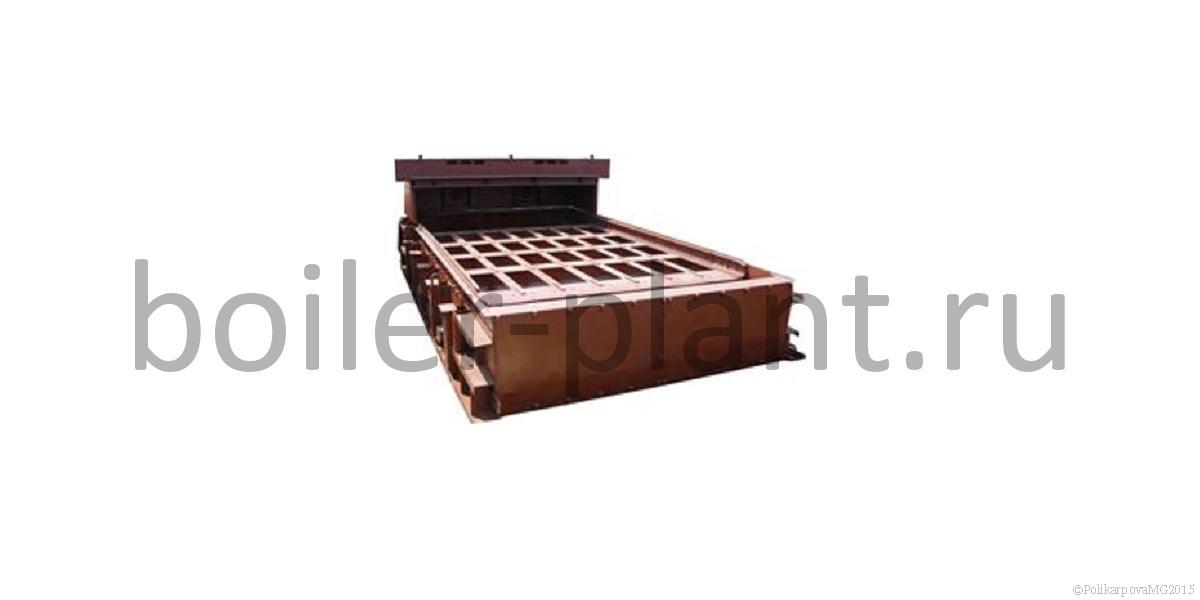

Рама цепной решетки представляет собой цельносварную конструкцию и поставляется потребителю в собранном виде с задним валом и системой удаления провала. При монтаже рама устанавливается на заливаемые в бетонный фундамент башмаки и имеет свободное тепловое расширение в продольном от фронта и поперечном от привода направлениях. На переднем башмаке со стороны привода рама жестко крепится болтами.

Под верхней ветвью колосникового полотна располагается дутьевой короб, разделенный поперечными балками па отдельные зоны. В передней и задней частях дутьевого короба, а также между зонами смонтированы уплотнения, препятствующие перетечке воздуха. На подводящих патрубках устанавливаются клапаны, при помощи которых можно регулировать количество воздуха отдельно по каждой зоне. Воздух подводится под решетку с одной стороны. Дутьевые зоны выполнены с откосами, образующими желоба, в которых расположены шнеки. Концами шнеки закреплены в подшипниках качения. Провалившаяся через полотно мелочь транспортируется к правой щеке рамы, где в желобах имеются отверстия, через которые она ссыпается на нижнюю ветвь колосникового полотна и далее в систему шлакоудаления. Чтобы исключить утечку воздуха из-под решетки, выпускные отверстия перекрываются специальными заслонками.

Топливо на колосниковое полотно топки ТЧЗМ подается двумя механическими забрасывателями ЗП или ПТЛ. Подача топлива в топки ТЗЧМ регулируется изменением скорости движения пластинчатой цепи. Имеется вал группового управления забрасывателями, к которому может быть подключена система автоматического регулирования или дистанционного управления процессом горения. Под лотком ротора устанавливаются фурменные колосники системы пневмозаброса, к которым от главного воздушного короба подводится воздух. Для перемещения колосникового полотна применяется привод, который имеет бесступенчатое регулирование скоростей вращения за счет изменения числа оборотов двигателя постоянного тока. Редуктор имеет предохранительную муфту, которая настраивается на передачу определенного крутящего момента, зависящего от размера топки.

Комплектация топок ТЧЗМ

В комплект поставки топок ТЧЗМ входит: полотно колосниковое (не собранное), рама, предтопок, вал задний, вал передний, фронт, комплект чугунных деталей, рольганг направляющий, привод ПТБ-1200 (редуктор) с электродвигателем 2,2 кВт, 1500 об/мин и частотным преобразователем, два питателя топлива ПТЛ-600 (ЗП-600М2) (в комплекте с угольным ящиком, шкивами, ремнями, электродвигателем 1,1 кВт, 1000 об/мин), мотор-редуктор 1МПЗ 2-50-18-111-2-380 УЗ, составные и монтажные детали топки.

Котельный завод "Росэнергопром" производит и реализует топки различных моделей. Купить топки ТЧЗМ  можно сделав заявку на сайте котельного завода или позвонить по телефону 8-800-700-17-43. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана. Для предприятий, участвующих в тендерах завод изготавливает котлы по техническому заданию заказчика.
