Колосники ТЧЗМ и запасные части устанавливаются в механические топки с движущимся колосниковым полотном чешуйчатого типа.
В механических топках ТЧЗМ применяется колосниковое полотно чешуйчатого типа.
Колосниковое полотно топки ТЧЗМ состоит из ведущих стальных цепей, в которые закрепляются держатели колосников. В отверстия держателей вставляются колосники ТЧЗМ. Чешуйчатое полотно натягивается на вал, и с помощью привода приводится в движение. Снизу тяжелое полотно поддерживают чугунные валики ТЧЗМ. Сквозь щели между колосниками и держателями в слой топлива поступает воздух необходимый для горения, образующиеся при горении зола и шлак сбрасываются с полотна при его повороте через валы.
| Запасные части и колосники топки ТЧЗМ. Наименование | Количество штук на изделие | Масса 1 штуки, кг | |||
| Топка ТЧЗМ 2,7/4,0 | Топка ТЧЗМ 2,7/5,6 | Топка ТЧЗМ 2,7/6,5 | Топка ТЧЗМ 2,7/8,0 | ||

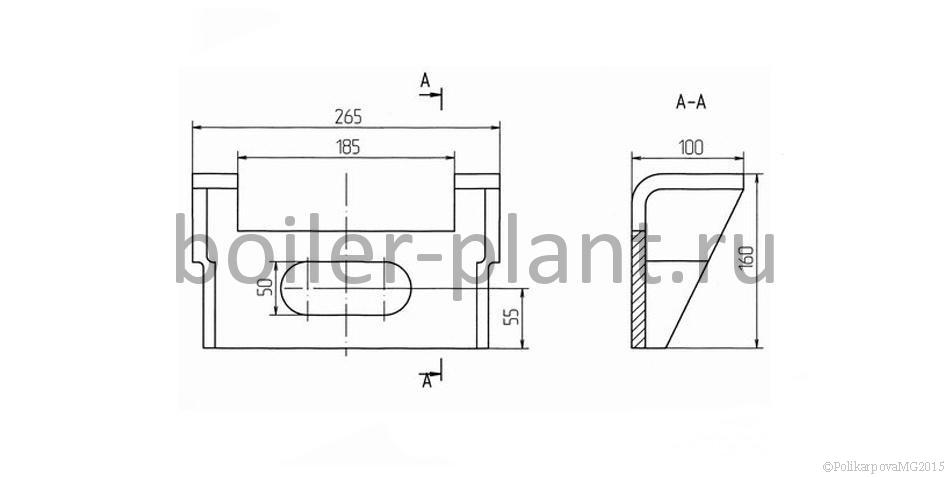

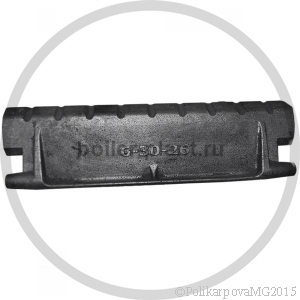

| Колосник (узкий) 00.1603.056 (6.30.26) | 2058 | 2814 | 3150 | 4032 | 3,4 |

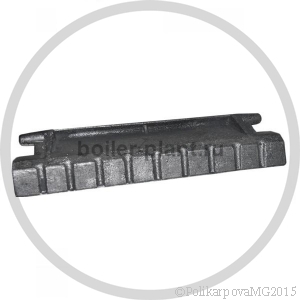

| Колосник 00.1603.038 (Т 220.13.001) | 1750 | 2345 | 2660 | 3220 | 3,7 |

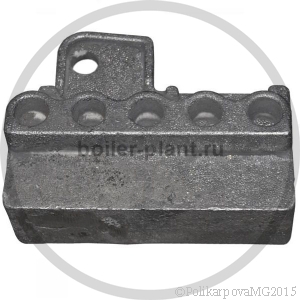

| Держатель левый (5 отверстий) 00.7003.004 (Т 220.13.002) | 50 | 67 | 76 | 92 | 3,7 |

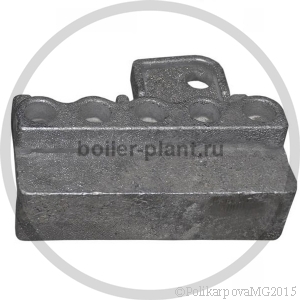

| Держатель правый (5 отверстий) 00.7003.005 (Т 220.13.003) | 50 | 67 | 76 | 92 | 3,71 |

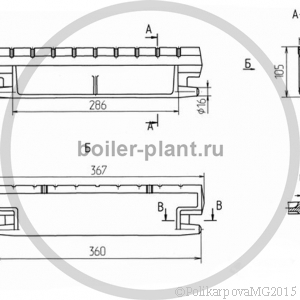

| Держатель средний (5 отверстий) 00.7003.006 (Т 220.13.004) | 300 | 402 | 456 | 552 | 2,15 |

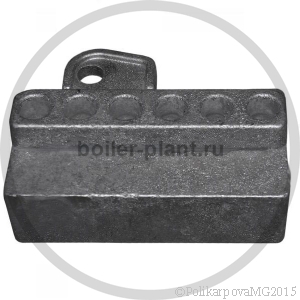

| Держатель левый (6 отверстий) 00.7003.001 (Т 9.05.001) | 49 | 67 | 75 | 91 | 4,4 |
| Держатель правый (6 отвестий) 00.7003.002 (Т 9.05.002) | 49 | 67 | 75 | 91 | 4,4 |

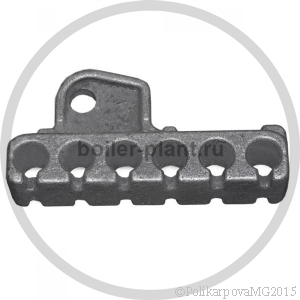

| Держатель средний (6 отверстий) 00.7003.003 (6.30.2) | 294 | 402 | 450 | 581 | 2,2 |

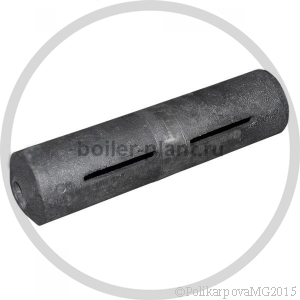

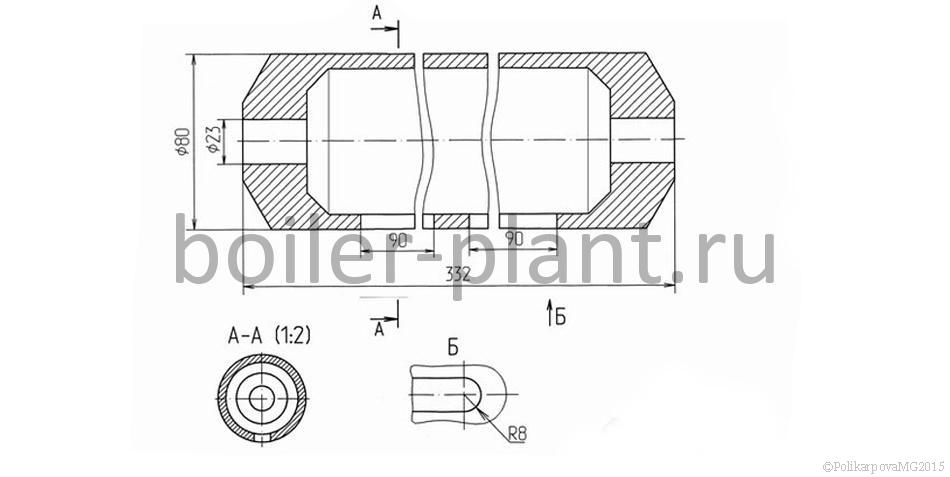

| Валик (ролик) 00.4609.003 (6.30.25) | 350 | 469 | 532 | 644 | 4,9 |
| Уплотнение заднее левое 00.1629.014 (Т 22.01.001) | 1 | 1 | 1 | 1 | 14 |
| Уплотнение заднее правое 00.1629.013 (Т 22.01.002) | 1 | 1 | 1 | 1 | 14 |

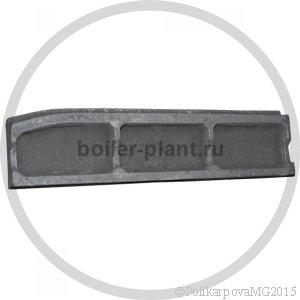

| Уплотнение правое 00.1629.017 (Т 15.01.001) | 1 | 1 | 1 | 1 | 16 |

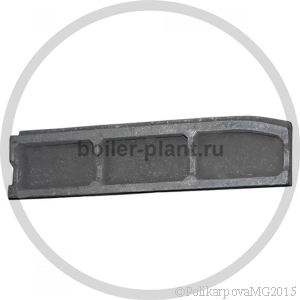

| Уплотнение левое 00.1629.016 (Т 15.01.002) | 1 | 1 | 1 | 1 | 16 |

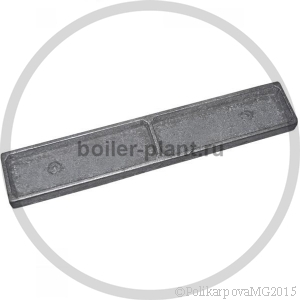

| Уплотнение среднее 00.1629.015 (Т 15.01.003) | 5 | 6 | 8 | 9 | 18,8 |

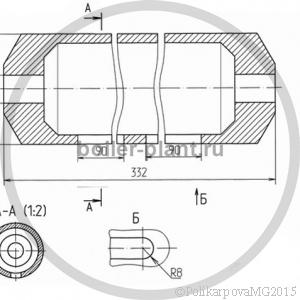

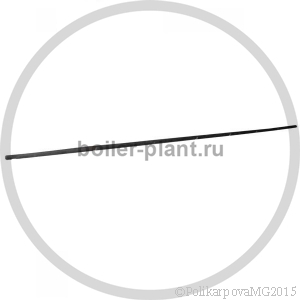

| Валик соединительный 00.4105.013 (401.4.05) | 50 | 67 | 76 | 92 | 7,2 |
| Вал передний в сборе 00.9459.015 (Т 82.06.000) | 1 | 1 | 1 | 1 | 942 |
| Вал задний в сборе 00.9459.014 (Т 298.01.090) | 1 | 1 | 1 | 1 | 795 |
| Шкив боковой 00.5645.052 (Т 220.04.005) | 2 | 2 | 2 | 2 | 38 |
| Шкив заднего вала 00.5645.053 (Т 9.03.002) | 6 | 6 | 6 | 6 | 41 |

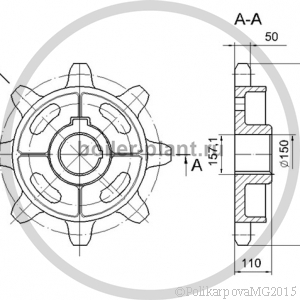

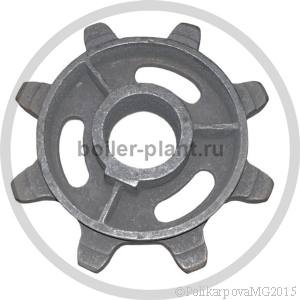

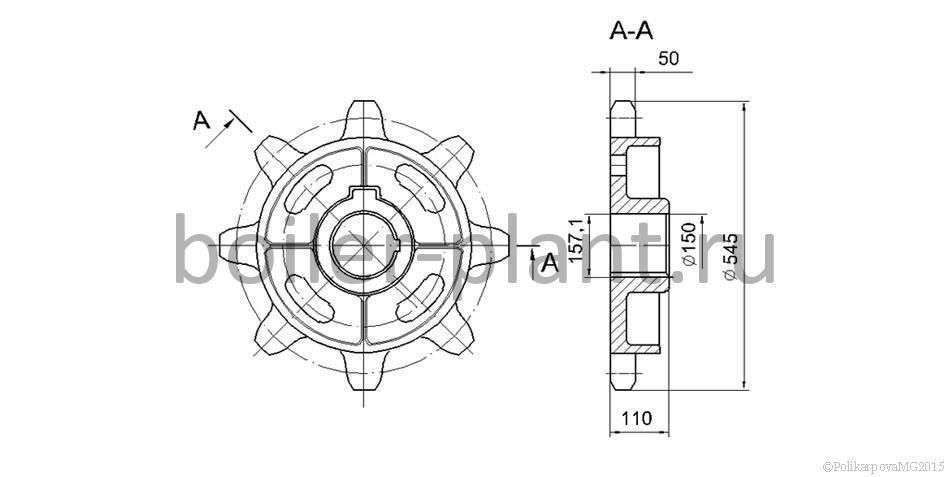

| Звездочка 00.5701.015 (Т 9.02.002) | 8 | 8 | 8 | 8 | 48 |

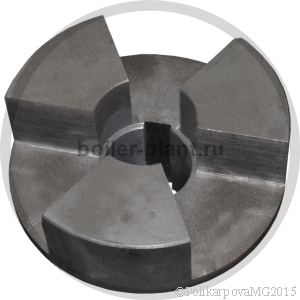

| Полумуфта 00.5684.001 (483.20) | 1 | 1 | 1 | 1 | 28 |
| Полумуфта 483.21 | 1 | 1 | 1 | 1 | 30,0 |
| фурма крайняя Т 82.00.016 | 1 | 1 | 1 | 1 | 4,4 |
| фурма средняя Т 82.00.017 | 1 | 1 | 1 | 1 | 3,8 |

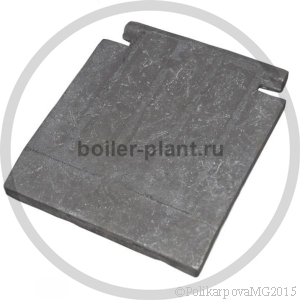

| Колосник (шлакосниматель) 00.1602.010 (Т 22.00.007 А) | 10 | 10 | 10 | 10 | 8,6 |

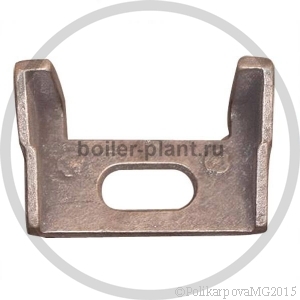

| Кронштейн шлакоснимателя 00.7004.014 (Т 160.00.001 А) | 10 | 10 | 10 | 10 | 4,7 |
| Цепь 00.9496.013-01 (Т 244.02.010) | 9750 мм. | - | - | - | 8,9 (1 метр) |
| Цепь 00.9496.013 (Т 220.06.010) | - | 13065 мм. | - | - | - |
| Цепь 00.9496.013-02 (Т 246.02.010) | - | - | 14820 мм. | - | - |
| Цепь 00.9496.013-03 (Т 247.02.010) | - | - | - | 17940 мм. | - |
| Подвеска Т 249.03.001 | 1 | 1 | 1 | 1 | 7,02 |
| Подвеска Т 220.05.002 | 1 | 1 | 1 | 1 | 6,0 |
| Корпус подшипника заднего вала Т 220.04.002 | 1 | 1 | 1 | 1 | 19,5 |
| Букса задняя (00.6927.010) | 2 | 2 | 2 | 2 | 2 |
| Букса передняя правая (00.1426.002) | 1 | 1 | 1 | 1 | 36,6 |
| Букса передняя левая (00.1426.003) | 1 | 1 | 1 | 1 | 1 |
| Привод топки (00.9406.08) | 1 | 1 | 1 | 1 | 190 |
| Крышка подшипника глухая вед.вала 401.2.10 | 1 | 1 | 1 | 1 | |
| Крышка подшипника задн. Вала Т 298.01.902 | 1 | 1 | 1 | 1 | |
| Крышка подшипника с отв. вед.вала Т 9.02.007 | 1 | 1 | 1 | 1 | |
| Плита Т 81.01.205 | 2 | 2 | 2 | 2 | |
| Плита Т 81.01.115 | 1 | 1 | 1 | 1 | |

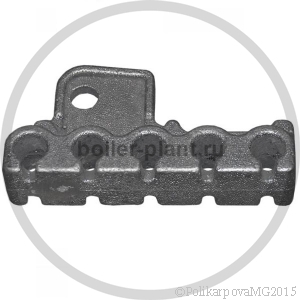

Колосниковое полотно ТЧЗМ состоит из стальных ведущих цепей в которых закреплены держатели колосников с 5 отверстиями:

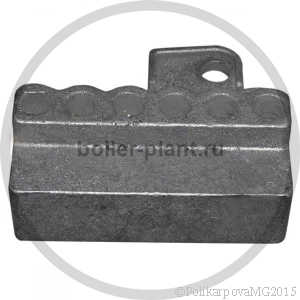

либо с 6 отверстиями:
Материал используемый для изготовления колосников ТЧЗМ - литейный чугун. Колосник поддерживает слой горящего топлива, температура интенсивного горения которого может достигать и даже превышать 1000 °С. Постоянное прохождение потока кислорода усугубляет окислительные процессы на поверхности металла, из которого изготовлены колосники. Ни один другой материал, даже жаростойкая сталь средней стоимости с температурой начала окалинообразования около 750 °С, не говоря уже о листовых черных сталях, не выдержит длительной эксплуатации в таких условиях.
Колосниковое полотно ТЧЗМ состоит из стальных ведущих цепей в которых закреплены держатели колосников с 5 отверстиями:
Котельный завод "Росэнергопром" производит и реализует топки различных моделей. Купить колосники ТЧЗМ можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана.
