Батарейные циклоны БЦ 512
Батарейные циклоны БЦ 512 улавливают золу, уносимую дымовыми газами максимальной температурой на входе 400°С из топок паровых стационарных котлов паропроизводительностью 25 - 512 т/ч и водогрейных котлов теплопроизводительностью 10 - 50 Гкал/ч при сжигании твёрдых золосодержащих топлив. Батарейные циклоны БЦ 512 устанавливают в газовом тракте перед дымососом.

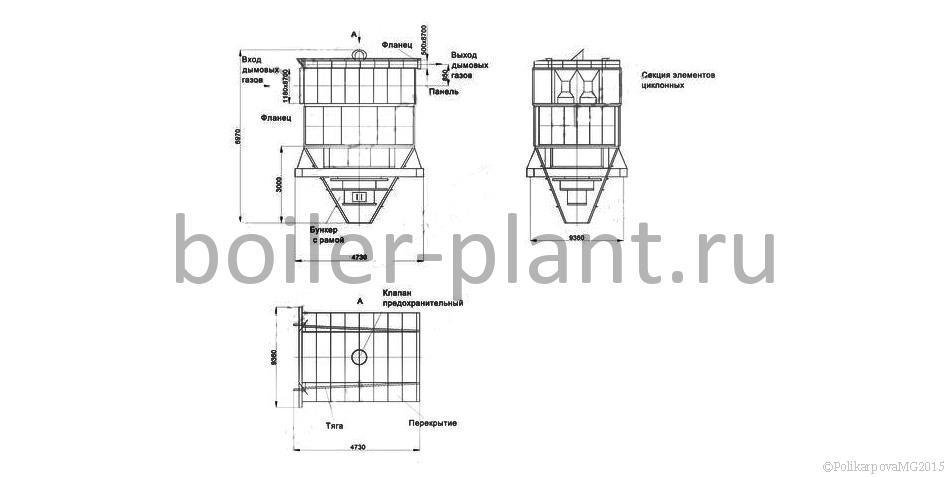

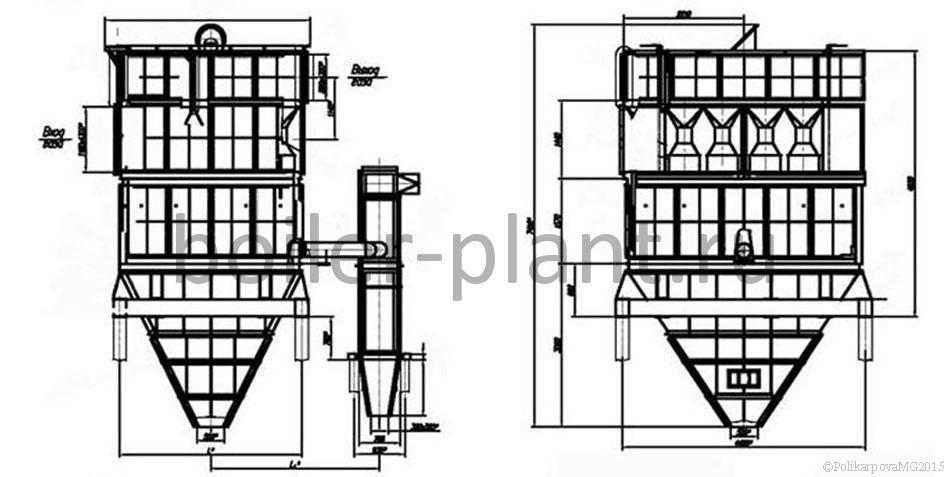

Батарейные циклоны БЦ 512 состоят из секций элементов циклонных, перекрытий, панелей, бункера с рамой, фланцев. Циклоны могут оснащаться элементом отсоса (системой рециркуляции), направляющей 10% газов из бункера на вход золоуловителя со степенью очистки 94% гидравлическим сопротивлением 1300 Па, в наименовании таких циклонов присутствует буква "Р". Золоуловители без элемента отсоса обеспечивают очистку 92% гидравлическим сопротивлением 1100 Па.
Циклон БЦ 512 компонуется из батарей циклонных элементов диаметром 512 мм, повышенный диаметр которых обеспечивает надежную работу золоуловителя при улавливании слипающихся зол, а также при работе котлов на многозольных топливах. Запыленный газ подводят в секции золоуловителя одним общим потоком ко входной камере. Из общего потока запыленный газ поступает в элементы и получает вращение от лопаток завихрителя. Твердые частицы золы, прижимаясь к корпусу циклона, спускаются в золовой бункер. Очищенные дымовые газы направляются в выхлопную трубу циклонного элемента. Из выхлопных труб циклонных элементов дымовые газы собираются в общую выходную камеру и отсасываются дымососом котла.

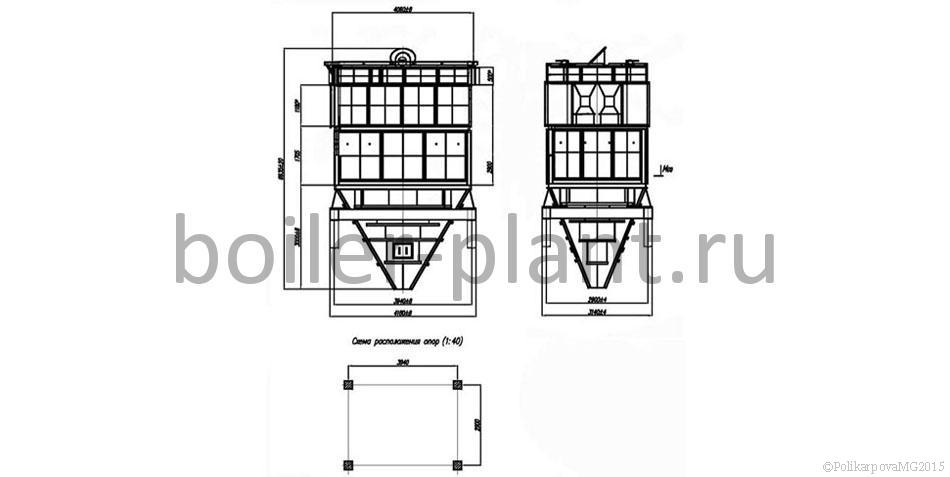

Циклон БЦ-512-1-(4х6) поставляется с бункером и рамой опорной в сборе. Остальные циклоны БЦ 512 поставляются россыпью. Россыпью поставляются секции элементов циклонных, перекрытия, панели, фланцы, тяги, бункер малый, панели бункера, рама опорная, предохранительный клапан, составные детали циклона. Циклоны с рециркуляцией комплектуются элементом отсоса.
Технические характеристики батарейных циклонов БЦ 512
| Марка циклонов БЦ 512 | Количество элементов | Количество секций | Расход газа, тыс. м³/ч | Габаритные размеры циклона | ||
| Длина | Ширина | Высота | ||||
| Циклон БЦ-512-1-(4x6) | 16 | 1 | 44 | 4450 | 3560 | 7075 |
| Циклон БЦ-512-1-(4x4) | 16 | 1 | 44 | 4180 | 3650 | 7075 |
| Циклон БЦ-512-Р-1-(4x6) | 24 | 1 | 67 | 6050 | 3560 | 7075 |
| Циклон БЦ-512-Р-2-(6x5) | 30 | 2 | 84 | 6130 | 4190 | 7480 |
| Циклон БЦ-512-2-(6x5) | 30 | 2 | 84 | 4150 | 4190 | 7480 |
| Циклон БЦ-512-Р-2-(6x6) | 36 | 2 | 100 | 6770 | 4190 | 7480 |
| Циклон БЦ-512-2-(6x6) | 36 | 2 | 100 | 4790 | 4190 | 7480 |
| Циклон БЦ-512-Р-2(6x7) | 42 | 2 | 117 | 7410 | 4190 | 7480 |
| Циклон БЦ-512-2(6x7) | 42 | 2 | 117 | 5130 | 4190 | 7480 |
| Циклон БЦ-512-Р-2-(6x8) | 48 | 2 | 133 | 6050 | 6450 | 6470 |
| Циклон БЦ-512-2-(6x8) | 48 | 2 | 133 | 4175 | 6450 | 6470 |
| Циклон БЦ-512-Р-3-(12x6) | 72 | 3 | 200 | 6050 | 9360 | 6970 |
| Циклон БЦ-512-3-(12x6) | 72 | 3 | 200 | 6050 | 9360 | 6970 |
| Циклон БЦ-512-Р-4-(8x12) | 96 | 4 | 267 | 11430 | 6460 | 6970 |
| Циклон БЦ-512-4-(8x12) | 96 | 4 | 267 | 8105 | 6460 | 6970 |
| Циклон БЦ-512-Р-6-(12x12) | 114 | 6 | 400 | 11430 | 9360 | 6970 |
| Циклон БЦ-512-6-(12x12) | 114 | 6 | 400 | 8105 | 9360 | 6970 |
Запасные части батарейных циклонов БЦ 512. Элемент циклонный БЦ 512
| Наименование | Номер чертежа |
| Элемент циклонный БЦ 512 | Т 209.01.500А |
| Элемент циклонный БЦ 512 | Т 209.01.500А-01 |
Котельный завод "РЭП" производит и реализует батарейные циклоны БЦ различных моделей. Купить батарейные циклоны БЦ 512 можно сделав заявку на сайте котельного завода. Транспортирование циклонов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстан.
