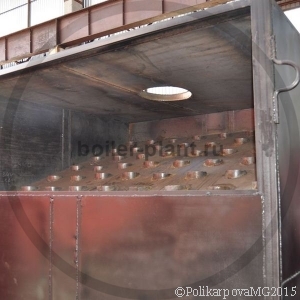

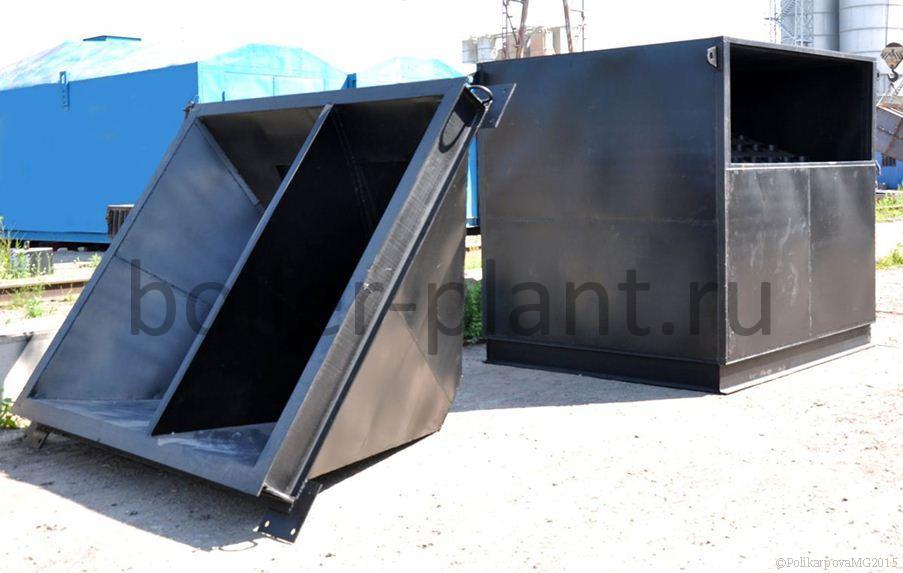

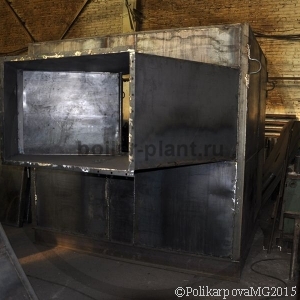

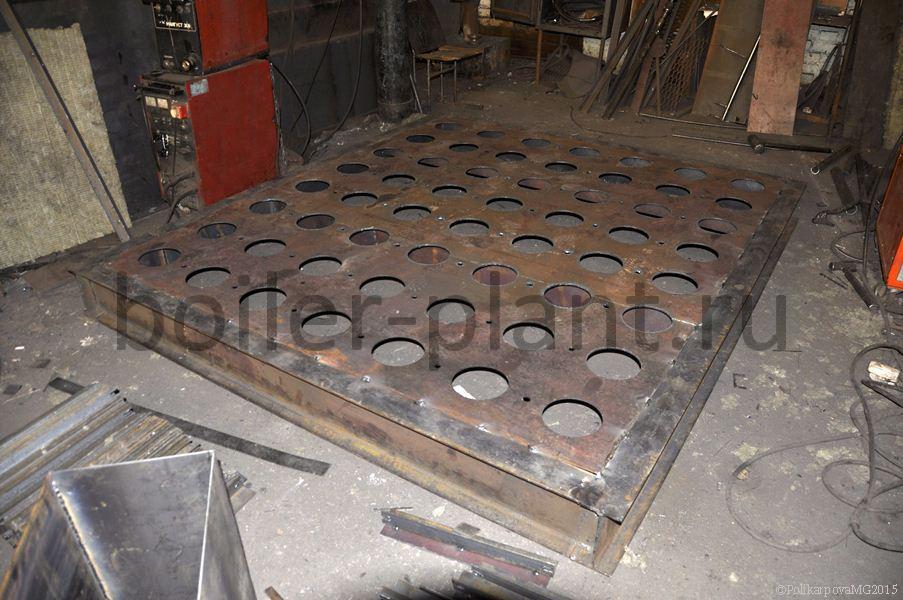

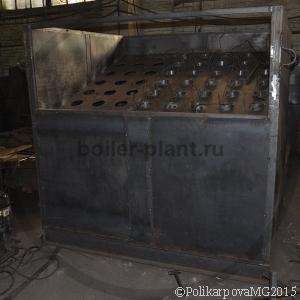

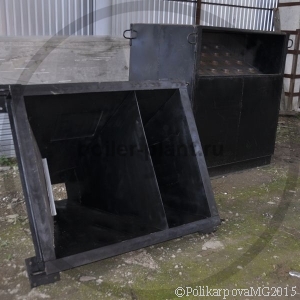

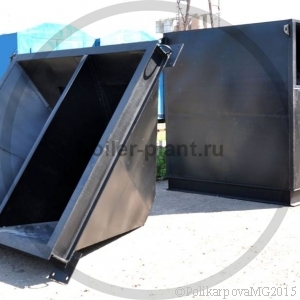

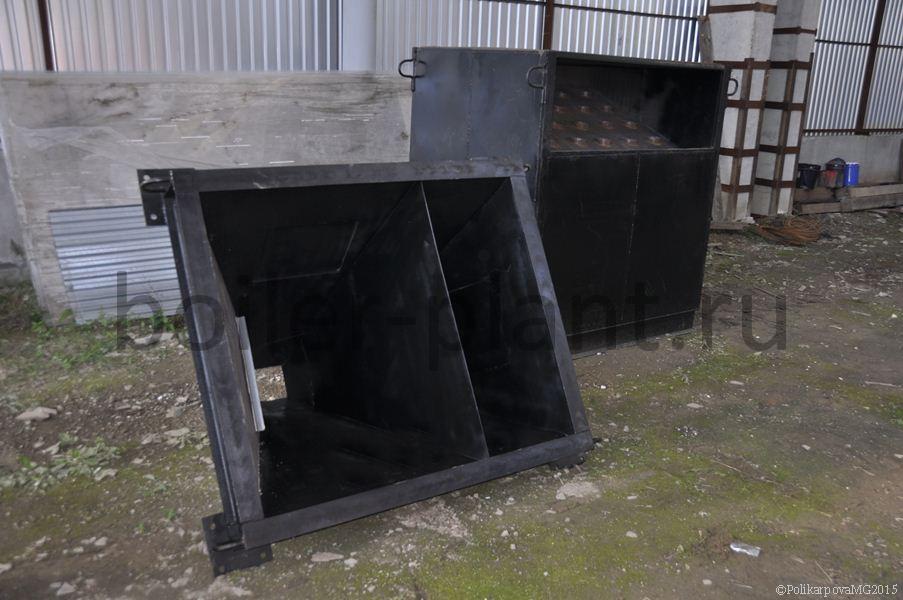

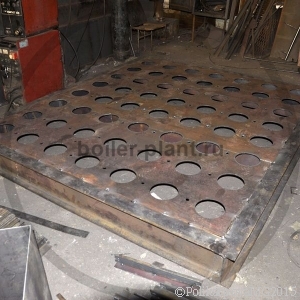

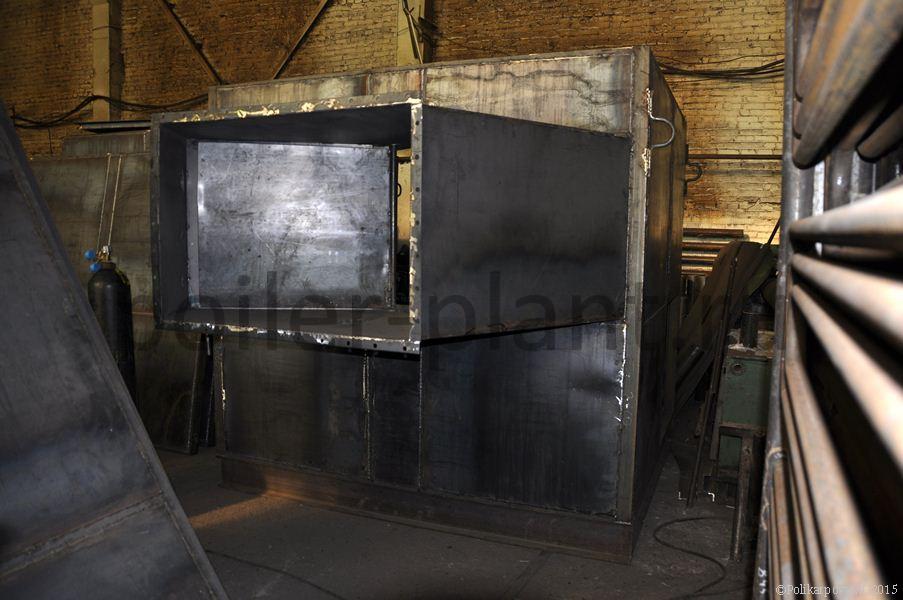

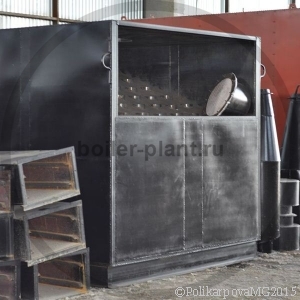

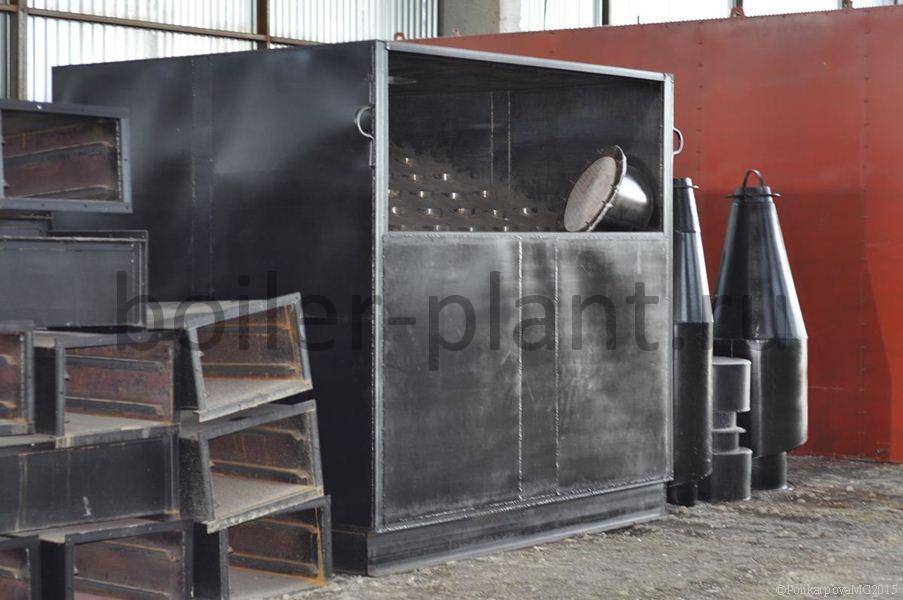

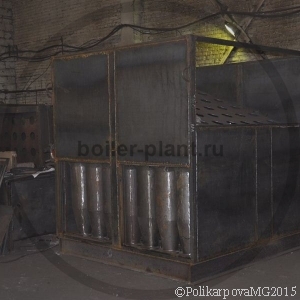

Батарейные циклоны состоят из большого количества циклонных элементов небольшого диаметра, расположенных в общем корпусе с единым подводом и отводом газа и общим бункером.
Существуют батарейные циклоны различных модификаций:
Батарейные циклоны БЦ 512 предназначены для сухого улавливания золы, уносимой дымовыми газами максимальной температурой на входе 400°С из топок паровых стационарных котлов паропроизводительностью 25 - 512 т/ч и водогрейных котлов теплопроизводительностью 10 - 50 Гкал/ч при сжигании твёрдых золосодержащих топлив. Их устанавливают в газовом тракте перед дымососом.

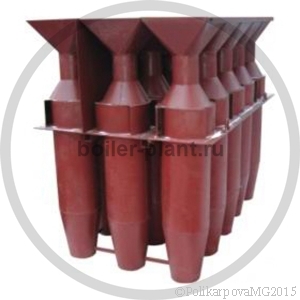

Батарейные циклоны БЦ 259 представляют собой пылеулавливающие аппараты, составленные из большого количества параллельно установленных циклонных элементов, объединенных в одном корпусе и имеющих общие подвод и отвод газов, а также сборный бункер.
Батарейные циклоны БЦ 2 представляет собой пылеулавливающий аппарат, составленный из большого количества параллельно установленных циклонных элементов, объединенных в одном корпусе и имеющих общие подвод и отвод газов, а также сборный бункер.

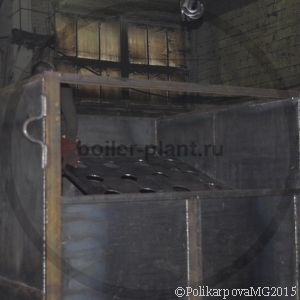

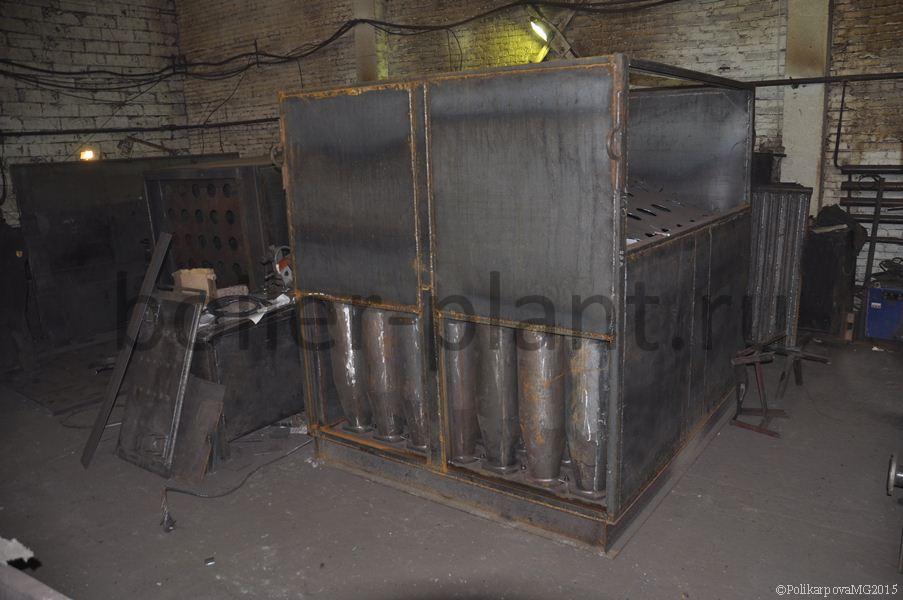

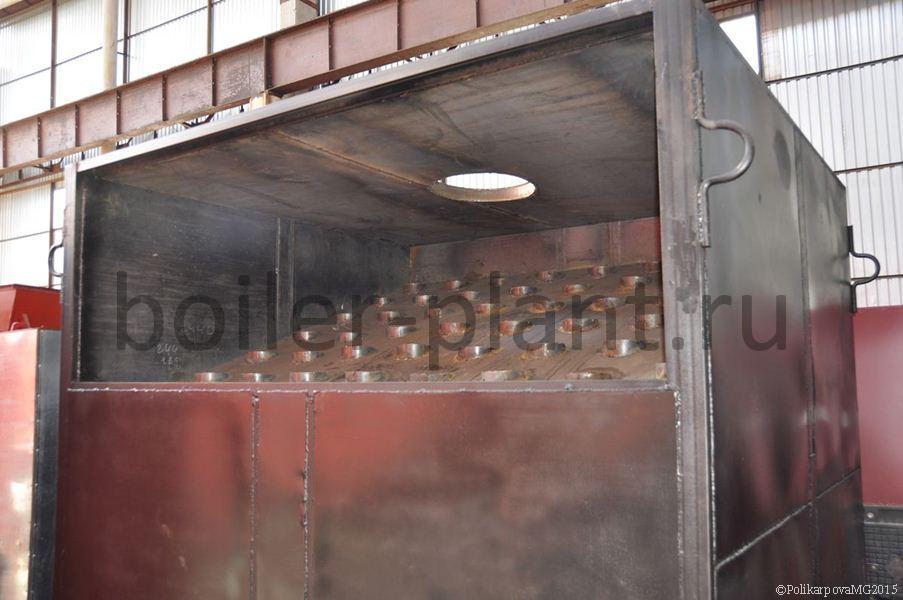

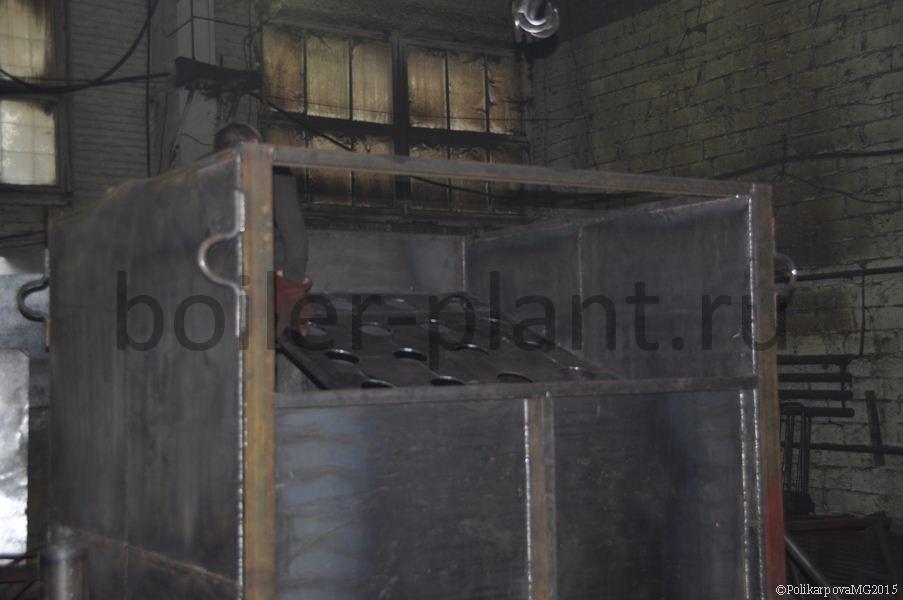

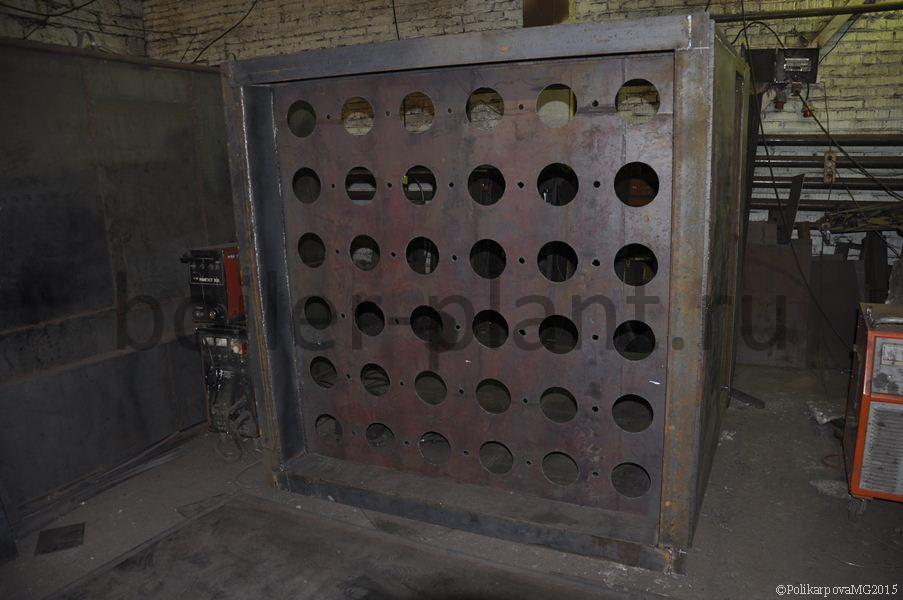

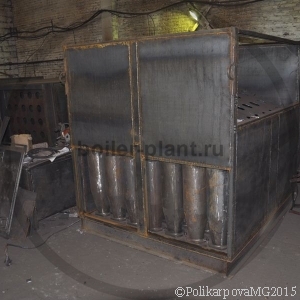

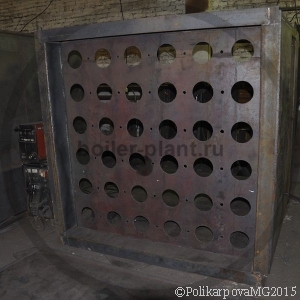

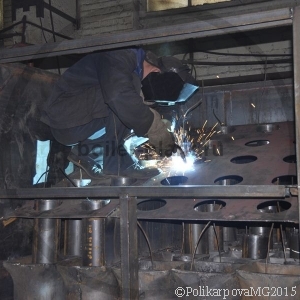

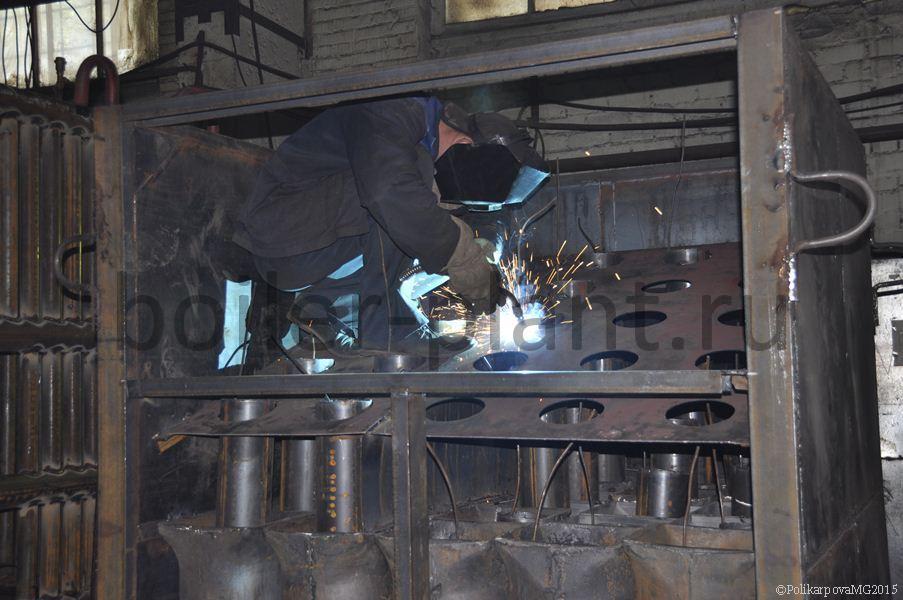

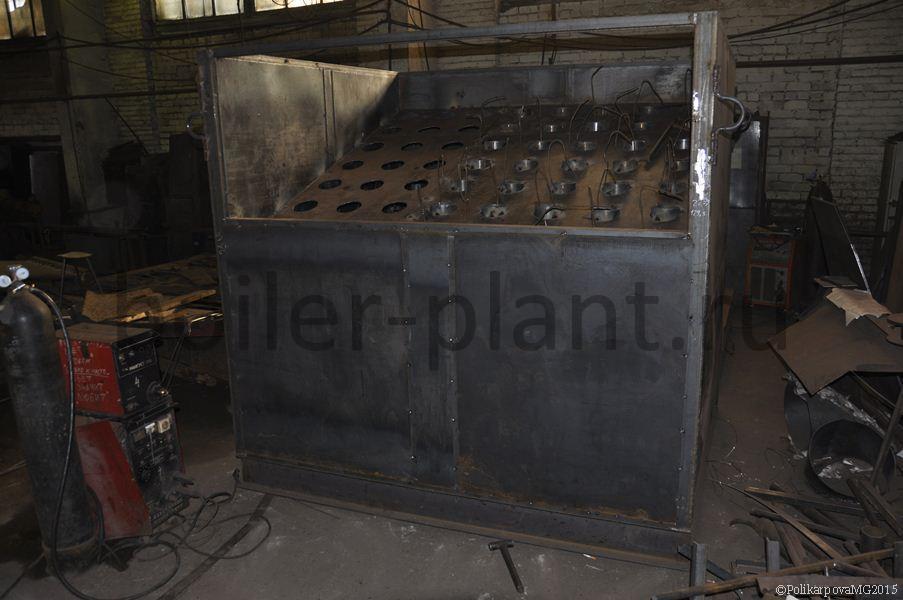

Батарейные циклоны ЦБ представляют собой сварной корпус, в котором установлены ряды параллельно расположенных циклонных элементов с полуулиточным вводом газов в них.

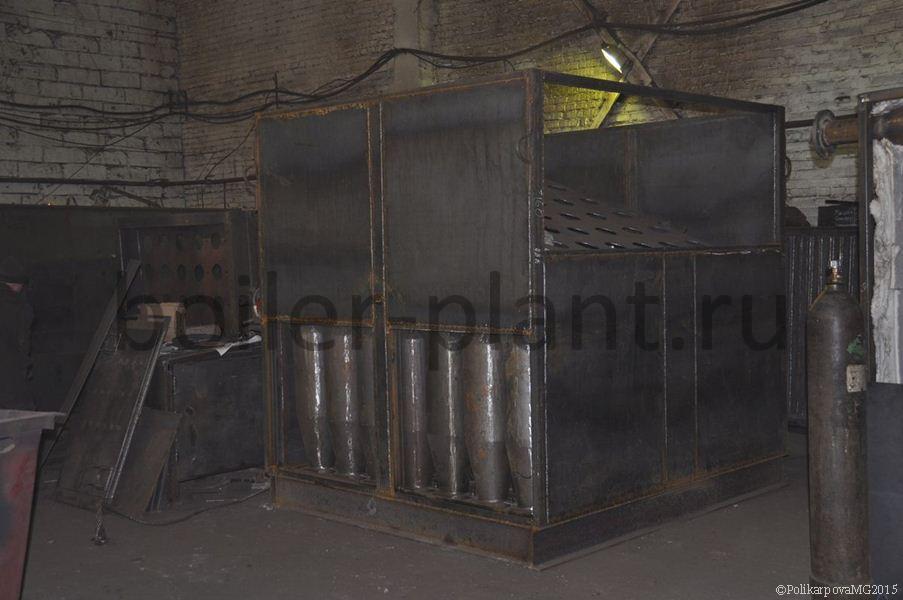

Батарейные циклоны имеют корпус, разделенный на несколько секций, которые частично могут отключаться при изменении нагрузки на аппарат. Наиболее распространены циклонные элементы с направляющими аппаратами типа "винт" и "розетка". Обычно применяют циклонные элементы диаметром 100, 150, 250 мм.

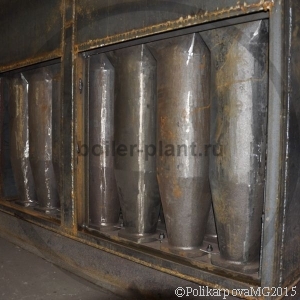

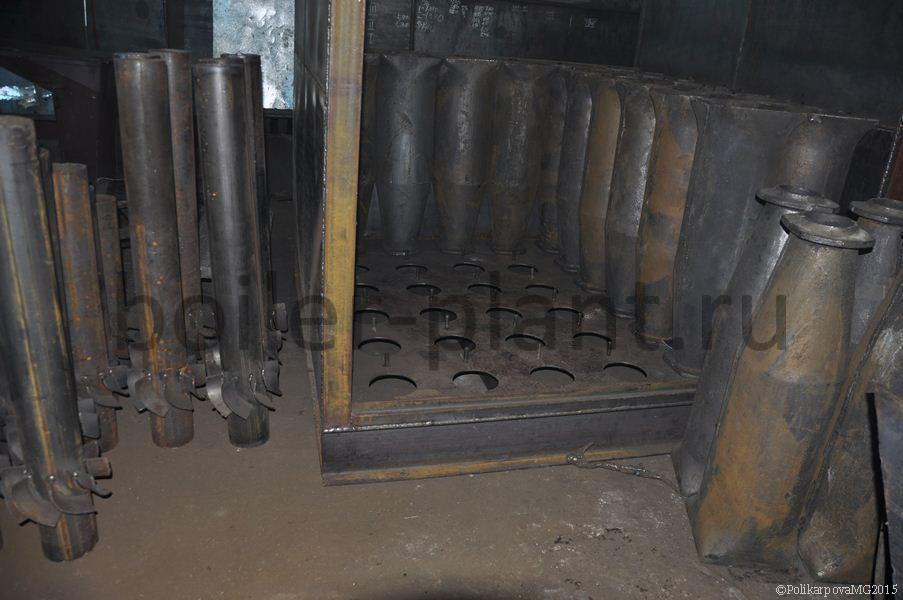

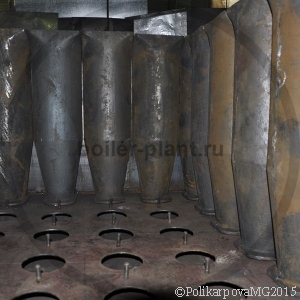

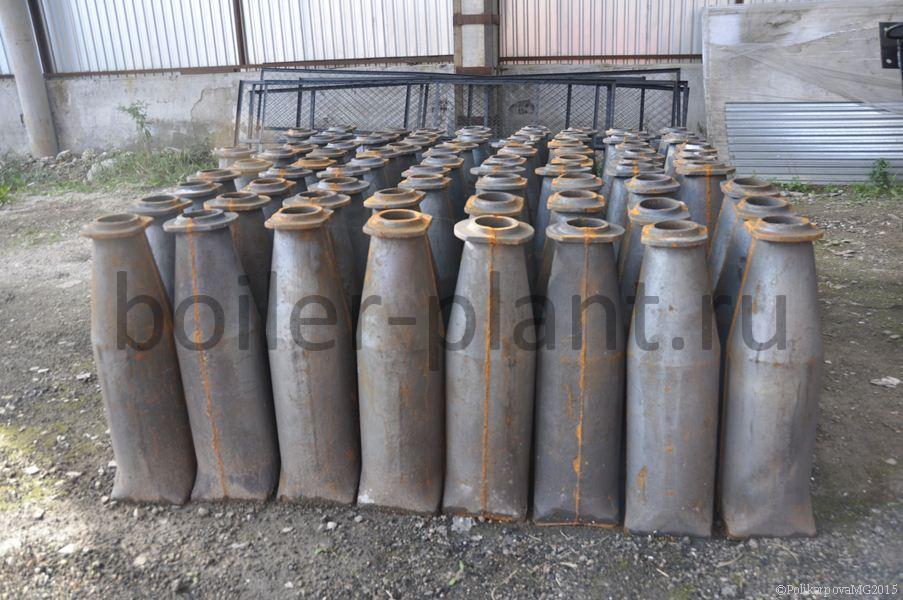

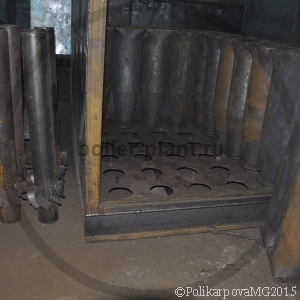

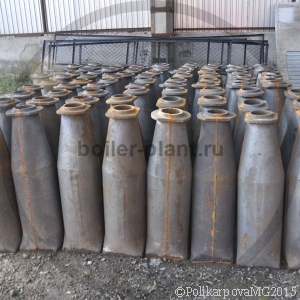

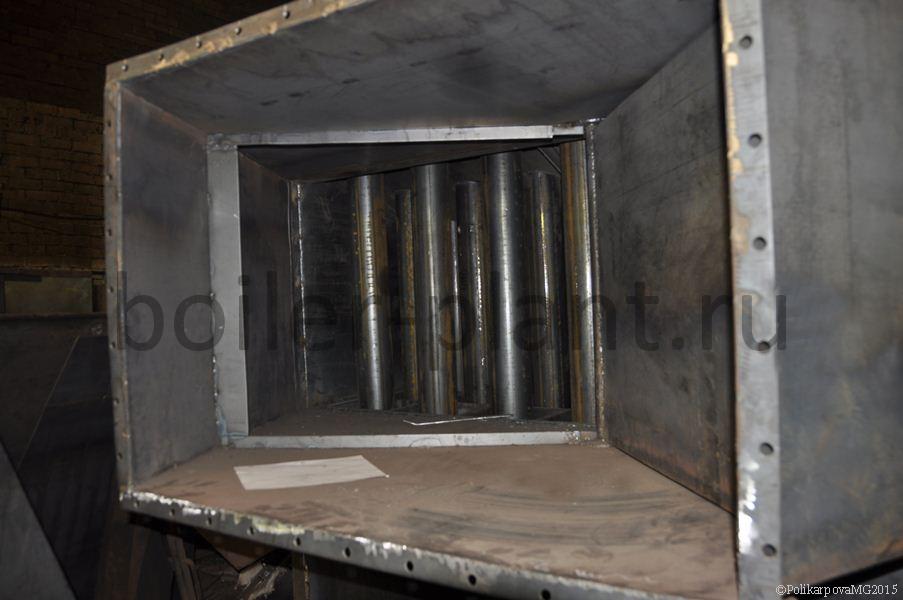

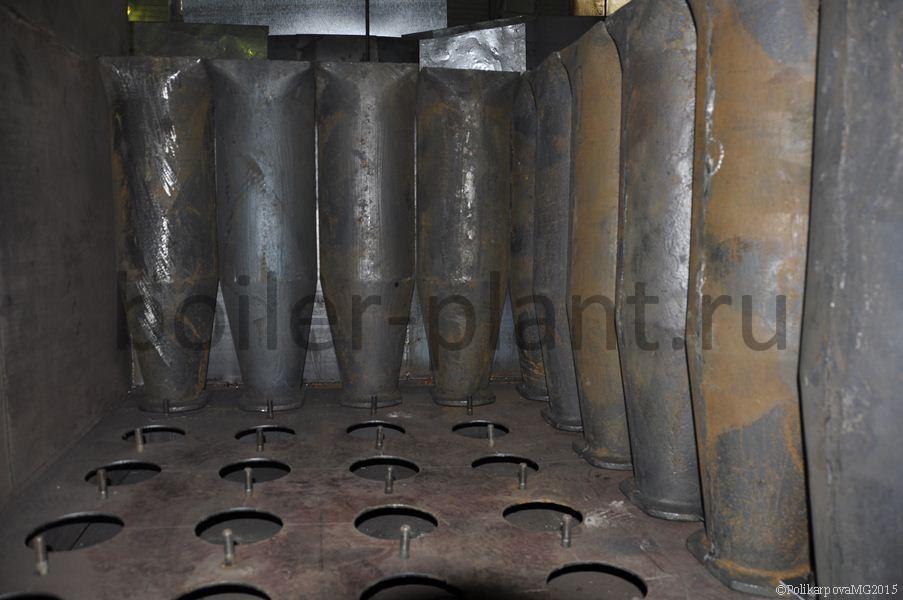

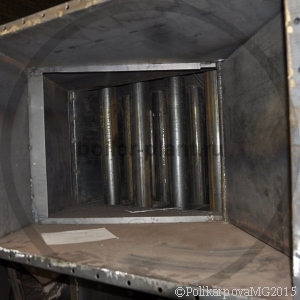

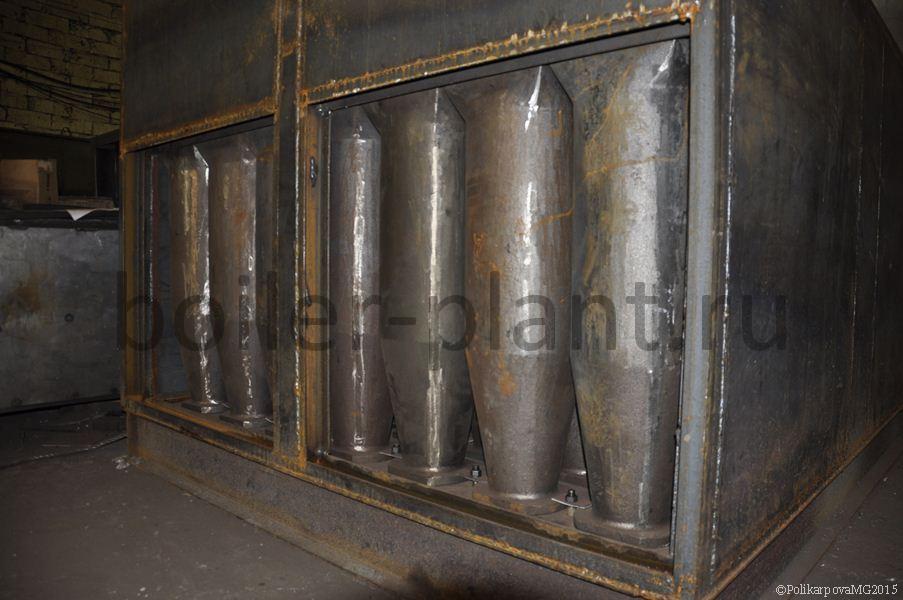

Циклонный элемент состоит из корпуса, направляющего аппарата и выхлопной трубы. Элементы с направляющим аппаратом "розетка" имеют более высокую эффективность, но они более склонны к забиванию пылью, чем элементы с аппаратом "винт".
Целесообразность применения батарейных циклонов БЦ объясняется тем, что эффективность циклонных аппаратов малого диаметра выше, чем большого. Кроме того, батарейные циклоны БЦ имеют габариты, в частности, по высоте, меньше, чем группы циклонов при той же производительности.
Батарейные циклоны БЦ могут применяться для улавливания слабо- и среднеслипающихся пылей. Их используют для очистки газов от летучей золы, пыли цемента, доломита, известняка, шамота и др. Для улавливания сильнослипающихся пылей батарейные циклоны БЦ применять не рекомендуется. Ряд аппаратов предназначен для очистки газов с температурой до 400°С. Часть аппаратов выпускается во взрывоопасном исполнении.

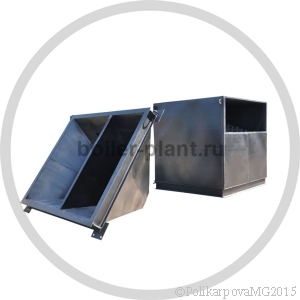

Батарейные циклоны БЦ 2
| Марка батарейного циклона БЦ | Кол-во элементов | Расход газа при 150oС,м3/с при сопротивлении, кГ/м2(Па) | Габаритные размеры, мм | Масса, кг, не более | Рекомендуемая паропроизводительность котлов, т/ч (теплопроизводительность, Гкал/ч) |
||
| длина | ширина | высота | |||||
| БЦ-2-4х(3+2) | 20 | 4,18-4,84 | 2120 | 1610 | 4010 | 3000 | 6,5 |
| БЦ-2-5х(3+2) | 25 | 5,25-6,07 | 2400 | 1610 | 4110 | 3700 | 6,5 |
| БЦ-2-5х(4+2) | 30 | 6,28-7,25 | 2400 | 1890 | 4110 | 4200 | 10,0 (4,0) |
| БЦ-2-6х(4+2) | 36 | 7,55- 8.72 | 2680 | 1890 | 4210 | 4900 | 10,0 (4,0) |
| БЦ-2-6х(4+3) | 42 | 8,77-10,15 | 2890 | 2170 | 4410 | 5500 | 15,0 (6,0) |
| БЦ-2-7х(5+3) | 56 | 11,72-13.58 | 3170 | 2450 | 4510 | 7200 | 20,0 (8,0) |
Батареные циклоны БЦ 259
| Марка циклона БЦ-259 | Количество элементов БЦ-259 | Расход газа, тыс. м³/ч | Габаритные размеры циклона | Масса, кг | Рекомендуемая паропроиз-водительность котлов, т/ч | ||
| Длина | Ширина | Высота | |||||
| Циклон БЦ-259-(3x2) | 6 | 4 | 1580 | 1430 | 3500 | 1820 | 0,93 (0,8) |
| Циклон БЦ-259-(3x3) | 9 | 6 | 1980 | 1502 | 3450 | 2500 | 2,0 (1,2) |
| Циклон БЦ-259-(4x3) | 12 | 8 | 2624 | 2208 | 4480 | 3200 | 2,5 (1,75) |
| Циклон БЦ-259-(4x4) | 16 | 9 | 2624 | 2208 | 4480 | 3600 | 3,84 (2,3) |
| Циклон БЦ-259-(4x5) | 20 | 13 | 2624 | 2208 | 4480 | 4000 | 4,0 (2,8) |
| Циклон БЦ-259-(6x4) | 24 | 16 | 2320 | 2770 | 4440 | 4970 | 6,5 (4,5) |
| Циклон БЦ-259-(6x5) | 30 | 20 | 2740 | 2770 | 4440 | 5770 | 6,5 (4,5) |
| Циклон БЦ-259-(6x6) | 36 | 24 | 3160 | 2770 | 4440 | 6580 | 10,0 (7,0) |
| Циклон БЦ-259-(6x7) | 42 | 28 | 3580 | 2770 | 5160 | 7720 | 10,0 (7,0) |
| Циклон БЦ-259-(6x8) | 48 | 32 | 4000 | 2770 | 5160 | 8610 | 15,0 (10,0) |

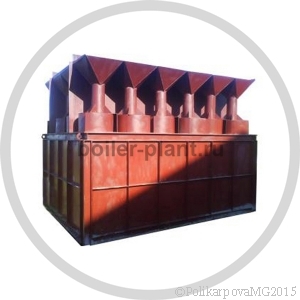

Батарейные циклоны БЦ 512
| Марка циклонов БЦ 512 | Количество элементов | Количество секций | Расход газа, тыс. м³/ч | Габаритные размеры циклона | ||
| Длина | Ширина | Высота | ||||
| Циклон БЦ-512-1-(4x6) | 16 | 1 | 44 | 4450 | 3560 | 7075 |
| Циклон БЦ-512-1-(4x4) | 16 | 1 | 44 | 4180 | 3650 | 7075 |
| Циклон БЦ-512-Р-1-(4x6) | 24 | 1 | 67 | 6050 | 3560 | 7075 |
| Циклон БЦ-512-Р-2-(6x5) | 30 | 2 | 84 | 6130 | 4190 | 7480 |
| Циклон БЦ-512-2-(6x5) | 30 | 2 | 84 | 4150 | 4190 | 7480 |
| Циклон БЦ-512-Р-2-(6x6) | 36 | 2 | 100 | 6770 | 4190 | 7480 |
| Циклон БЦ-512-2-(6x6) | 36 | 2 | 100 | 4790 | 4190 | 7480 |
| Циклон БЦ-512-Р-2(6x7) | 42 | 2 | 117 | 7410 | 4190 | 7480 |
| Циклон БЦ-512-2(6x7) | 42 | 2 | 117 | 5130 | 4190 | 7480 |
| Циклон БЦ-512-Р-2-(6x8) | 48 | 2 | 133 | 6050 | 6450 | 6470 |
| Циклон БЦ-512-2-(6x8) | 48 | 2 | 133 | 4175 | 6450 | 6470 |
| Циклон БЦ-512-Р-3-(12x6) | 72 | 3 | 200 | 6050 | 9360 | 6970 |
| Циклон БЦ-512-3-(12x6) | 72 | 3 | 200 | 6050 | 9360 | 6970 |
| Циклон БЦ-512-Р-4-(8x12) | 96 | 4 | 267 | 11430 | 6460 | 6970 |
| Циклон БЦ-512-4-(8x12) | 96 | 4 | 267 | 8105 | 6460 | 6970 |
| Циклон БЦ-512-Р-6-(12x12) | 114 | 6 | 400 | 11430 | 9360 | 6970 |
| Циклон БЦ-512-6-(12x12) | 114 | 6 | 400 | 8105 | 9360 | 6970 |

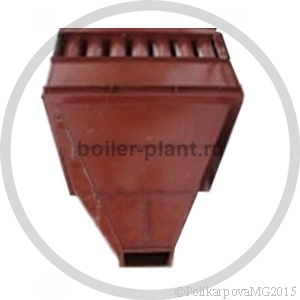

Циклоны батарейные ЦБ
| Наименование | ЦБ-16 | ЦБ-20 | ЦБ-25 | ЦБ-30 | ЦБ-42 | ЦБ-49 | ЦБ-56 |
| Номинальная производительность, м3/ч | 6500 | 11000 | 14000 | 18000 | 23000 | 30000 | 36000 |
| Коэффициент очистки, % | 80 | 80 | 80 | 80 | 80 | 80 | 80 |
| Расчетная температура на входе, С | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| Аэродинамическое сопротивление, кгс/см2 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Запыленность поступающих газов, г/м3 | 600 | 600 | 600 | 600 | 600 | 600 | 600 |
| Габариты (LxDxH), мм | 1800 1325 3095 |
1760 | 3112 2050 1720 |
1995 | 2355 2300 3180 |
3280 2705 2300 |
3050 |
| Масса, кг | 1670 | 2042 | 1930 | 2857 | 3113 | 4084 | 4951 |
| Количество циклонных элементов | 16 | 20 | 25 | 30 | 42 | 49 | 56 |
| Расчетное давление внутри циклона не более 4 Па (кгс/м3) | |||||||
Котельный завод "РЭП" производит и реализует батарейные циклоны различных моделей. Купить батарейные циклоны можно сделав заявку на сайте котельного завода. Транспортирование циклонов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстан.
