Твердотопливный котел 700 кВт
Цена с НДС: 549000 q
Данный товар вы можете купить на нашем заводе.
Отправьте нам заявку и мы перезвоним вам в ближайшее время.
Твердотопливный котел 700 кВт
Твердотопливный котел 700 кВт (0,7 МВт) применяется в открытых и закрытых системах теплоснабжения с принудительной циркуляцией воды. Устанавливается в стационарных производственных и отопительных котельных, а также в блочных модульных котельных МКУ и БМК. Отапливаемая площадь котлов 7000 м2, отапливаемый объем 21000 м3.
Твердотопливный котел 700 кВт работает с принудительной тягой, которая обеспечивается дымососом, возможно изготовление модели котла, работающей на самотяге. Вид сжигаемого топлива: каменный/бурый уголь, возможно изготовление данной модели котла для сжигания угля и дров, а также только древесного топлива.
Комплект поставки водогрейных котлов 700 КВт
Котел стальной водогрейный 700 КВт поставляется готовым блоком в обшивке с чугунной топочной дверкой, с зольником и комплектом колосников, либо топкой РВР. С котлом поставляется паспорт и инструкция по эксплуатации водогрейного котла.
В комплект поставки котла входят:затворы дисковые - 2 шт, запорные вентили - комплект, предохранительные клапаны - 2 шт, термометры с оправой - 2 шт, манометры с кранами - 2 шт, дутьевой вентилятор - 1 шт.
Кроме того котлы 700 КВт могут быть выполнены в двух вариантах изоляции: блок котла в обшивке и изоляции; блок котла (без обшивки и изоляции, под тяжелую обмуровку).
Дополнительная комплектация
Автоматика водогрейного котла - подбирается по техзаданию.
Твердотопливный котел 700 КВт работает с ДН 3,5 с дв. 3/1500 при сжигании каменного и дымососом ДН 8 с дв. 15/1500 при сжигании бурого угля. При установке дымососа на группу котлов, дымосос подбирается индивидуально согласно опросному листу.
При необходимости за котлом перед дымососом может устанавливаться золоуловитель ЗУ 0,8 или циклоны ЦН. При работе с золоуловителем устанавливается дымосос ДН 8 с дв. 15/1500.
Для обеспечения циркуляции воды через котел 700 КВт либо группу котлов применяется циркуляционный насос, для подпитки котла применяется подпиточный насос.
Дымовая труба - подбирается по техзаданию, на котел или группу котлов.
Основные характеристики твердотопливного котла 700 КВт
- высокий КПД - до 83%;
- минимальный расход топлива - 104 кг/ч условного топлива;
- компактные размеры - котлы могут удобно размещаться в очень малой котельной ячейке;
- котел прост в монтаже и удобен в эксплуатации;
- маневренней - быстро выходит на мощность (2-4 часа), благодаря оптимальной гидравлической схеме;
- работает в диапазоне нагрузок 30-115%, что важно в осенне-весенний период и в особо холодные зимние дни;
- не требователен к качеству подпиточной воды т.к. имеют скоростную, многоходовую гидравлическую схему;
- цена на котел 700 КВт низкая по сравнению с импортными и отечественными аналогами.
Конструкция твердотопливного котла 700 кВт
Твердотопливный котел 700 кВт изготавливается из стальных труб и листового проката, двумя блоками: котельный блок и чугунная топка. Котельный блок при монтаже устанавливается на колосниковую топку, в верхней части котла два пакета конвективного блока, выход газов организован в верхней части котла. Котельный блок имеет каркас на котором закрепляются теплоизоляционные материалы, и сверху обшитый листовой сталью. Сбоку конвективной части в обшивке котла имеется люк для очистки конвективных пакетов от золовых отложений. Внизу топки выполняется зольный короб с дверкой для очистки короба, поддувала. Подвод и отвод воды в котел выполняется сверху и сзади котельного блока, множественные перегородки в трубной системе котла обеспечивают высокоскоростную гидравлическую схему котла.
Твердотопливный котел 700 кВт легко монтируется. Монтаж котла заключается в следующем: котел устанавливается на топку и закрепляется анкерными болтами. Подводится трубопровод сетевой воды и монтируется газоход, подключается дымосос.
Для обеспечения контроля за безопасной работой котла на подающем и отводящем трубопроводе устанавливается манометр и термометр. Для сброса давления, в случае его повышения на выходе из котла устанавливаются предохранительные клапаны.
Твердотопливный котел 700 кВт работает с принудительной тягой, обеспечиваемой дымососом, вентилятор для работы котла не требуется. Принудительная циркуляция обеспечивается сетевым насосом, параметры которого подбираются в зависимости от обслуживаемой сети.
Технические характеристики твердотопливного котла 700 кВт
| Наименование | Твердотопливный котел 700 кВт | |||
| Мощность водогрейного котла, Гкал/ч (МВт) | 0,6 (0,7) | |||
| Отапливаемая площадь при высоте потолка 3 м, м² | 7000 | |||
| Топливо | Кузнецкий Д | Харанорский Б1 | ||
| Низшая теплота сгорания, ккал/ч | 5230 | 2720 | ||
| КПД котла, не менее, % | 80 | 73 | ||
| Расход топлива, кг/ч | 124 | 302 | ||
| Расход условного топлива, кг/ч | 93 | |||
| Температура уходящих газов, °C | Не более 196 | |||
| Расход рабочей среды, м³/ч | 21 | |||
| Температура воды, °C | 70-95 | |||
| Давление рабочей среды, МПа (кгс/cм²) | 0,3-0,6 (3-6) | |||
| Гидравлическое сопротивление котла при перепаде температур 25°C, МПа (кгс/cм²) | не более 0,07 (0,7) | |||
| Аэродинамическое сопротивление, Па (мм. вод. ст.) | Не более 220 (22) | |||
| Площадь зеркала горения, м² | 1,7 | |||
| Габаритные размеры котельного блока, не более | ||||
| Длина, мм | 2320 | |||
| Ширина, мм | 1430 | |||
| Высота, мм | 1985 | |||
Работа котла твердотопливного 700 кВт
Твердотопливный котел 700 кВт прост в работе и обслуживании. Топливо через топочную дверцу загружается на колосниковую решетку, провал золы и шлака происходит через отверстия в колосниках в золовой короб. В модели котла с беспровальной решеткой накапливающиеся в топке зола и шлак выгребаются через загрузочное окно. Очистка золового короба производится по мере необходимости. В верхних коллекторах устанавливаются воздушные вентили, для спуска попавшего в котел при заполнении его водой воздуха и предотвращения накипеобразования. В нижних коллекторах котла для их очистки от шламовых отложений предусмотрены дренажные вентили. При использовании ряда топлив требуется периодическая очистка конвективных поверхностей нагрева от золошлаковых отложений, для этого сбоку котла есть дверка для их очистки.
Обозначение котла. Водогрейные котлы мощностью 700 КВт имеют различное обозначение у различных производителей - котел КВр-0,7 К, котел КВр-0,7 КБ, котел-0,7, котел КВр-0,7-95, котел КВ-0,7-95, котел КВр-0,7 К, котел КВр-0,7 КБ, котел КВ 0,7, котел КВр-0,7-95, котел КВ-0,7-95, где К - каменный уголь, Б - бурый уголь, 0,7 МВт, 95 - температура нагрева воды.
Котельный завод "РЭП" производит и реализует твердотопливные колосниковые котлы различных моделей. Купить твердотопливный котел 700 кВт можно сделав заявку на сайте котельного завода или позвонить по телефону 8-800-700-17-43. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана. Для предприятий, участвующих в тендерах завод изготавливает котлы по техническому заданию заказчика.
3D - тур по модульной котельной

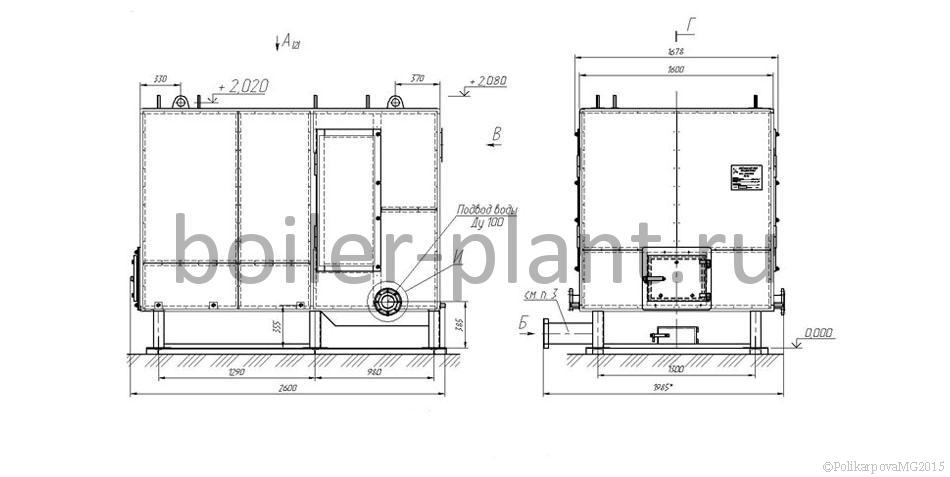

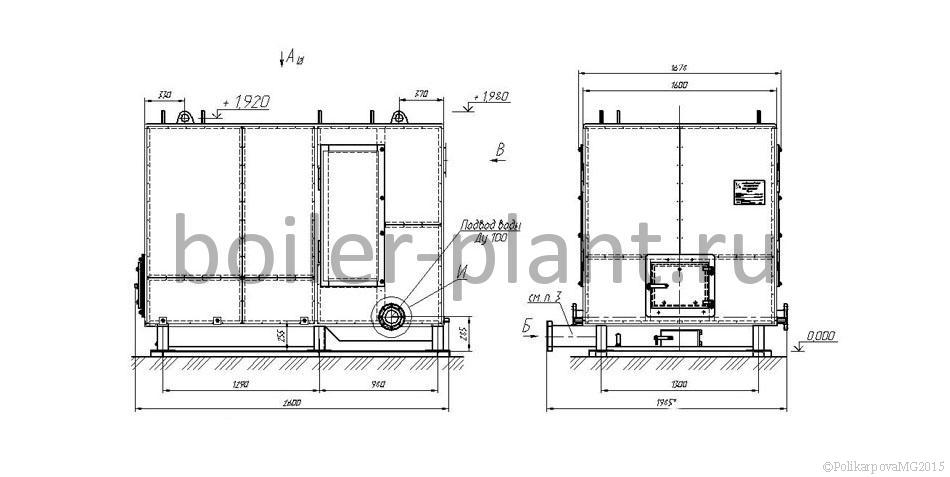

Чертежи
